Installation method / 安裝方式 / Metodo de instalacion

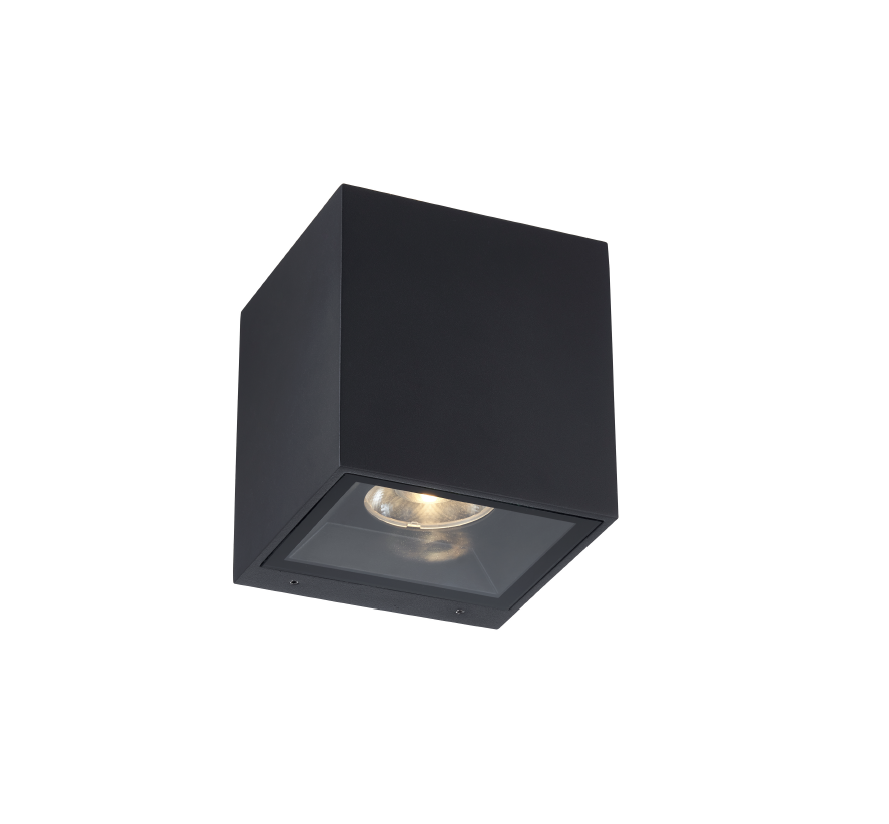

Wall Mounted Type - 壁掛式燈具 - Tipo montado en la pared
Dimension-尺寸-Dimensión
Refer to Drawing
Input Voltage-輸入電壓-Voltaje de entrada
AC 220-240V 50/60HZ
Power Consumption Max-燈具功率
Consumo de energía Max
Up or Down Light : 10W 12 W
Up and Down Light: 20W (2x10W) 24W (2x12W)
LED Driver Type
LED驅動款式
Tipo de controlador LED
Integrated-type LED Driver--Refer to LED driver specification 請參閱LED驅動器規格
Consulte la especificación de controlador de LED
1. ON/OFF Switch AC220-240V 50/60HZ
2. 0/1 -10V Dimming Driver AC220-240V 50/60HZ
3. DALI Dimming Driver AC220-240V 50/60HZ
LED Driver Features驅動特性
Funciones del controlador de LED
POWER FACTOR : PF>0.90
TOTAL HARMONIC DISTORTION: THD< 20%
Control Protocol-控制協議
Protocolo de Control
0/1-10V / DALI
Beam Angle光束角ángulo de haz
15° 24° 36° 50°
Light Source Brand-光源品牌-Fuente de luz de marca
CREE COB
"Lumen Maintenance LM-80 Reported by TM-21"
L70 > 54,000 hrs
LED Life-LED壽命-La vida del LED
>100,000 hours
Color Temperature -色溫
Temperatura del color
2700K / 3000K / 4000K/ 6500K
Color Rendering Index-顯色指數
Índice de reproducción cromática
>80
MacAdam Ellipses Binning
麥克亞當橢圓分級
Mac Adam binning elipse
Standard Deviation Colour Matching < 3 SDCM
標準偏差配色< 3 SDCM
Coincidencia de color estándar Desviación < 3 SDCM
Luminaire Efficacy燈具效率
La eficacia de la luminaria
80 Lm/w(2700K) 80 Lm/w(3000K) 90Lm/w(4000K) 100Lm/w(6500K)
LED Source Luminous Efficacy LED光源光效
Fuente luminosa LED Eficacia
130 Lm/w(2700K), 140 Lm/w(3000K), 150 Lm/w(4000K), 150 Lm/w(6500K),
Housing materials-外殼材料
Materiales de la carcasa
Die-cast aluminum and tempered glass壓鑄鋁和鋼化玻璃
Fundicion de aluminio y vidrio templado
Housing Color外殼顏色
color de la carcasa
Powder Coating :Black RAL9005 / White RAL9003 / Silver Grey RAL9006 / Dark Grey RAL7043
粉體塗裝：黑色 RAL 9005 / 白色 RAL 9003 / 銀灰色 RAL 9006 / 深灰色 RAL 7043
Recubrimiento en polvo: Negro RAL 9005 / Blanco RAL 9003 / Gris plateado RAL 9006 / Gris oscuro RAL 7043
Operating Temperature Range / 工作溫度範圍
Rango de temperatura de funcion amiento
-20 °C / +50 °C
Operating Humidity -工作濕度
Humedad de funcionamiento
0~100%, non-condensing-不結霜
sin condensación
Ingress Protection-防護等級
Protección de ingreso
IP66
Mech impact protection 機械衝擊保護
Protección contra impactos mecánicos
IK08
Comply Testing Standard
符合測試標準
Cumplir el estándar de prueba
LED Luminaries: EN 60598-1;EN 60598-2-1; IEC TR62778 IEC62471 ; IEC 62031; RoHS
LED Driver: IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2;
IEC/EN 61000-3-3;IEC/EN61574;EN 55015
