TUNOLA

LED T8 Tube 30W Max

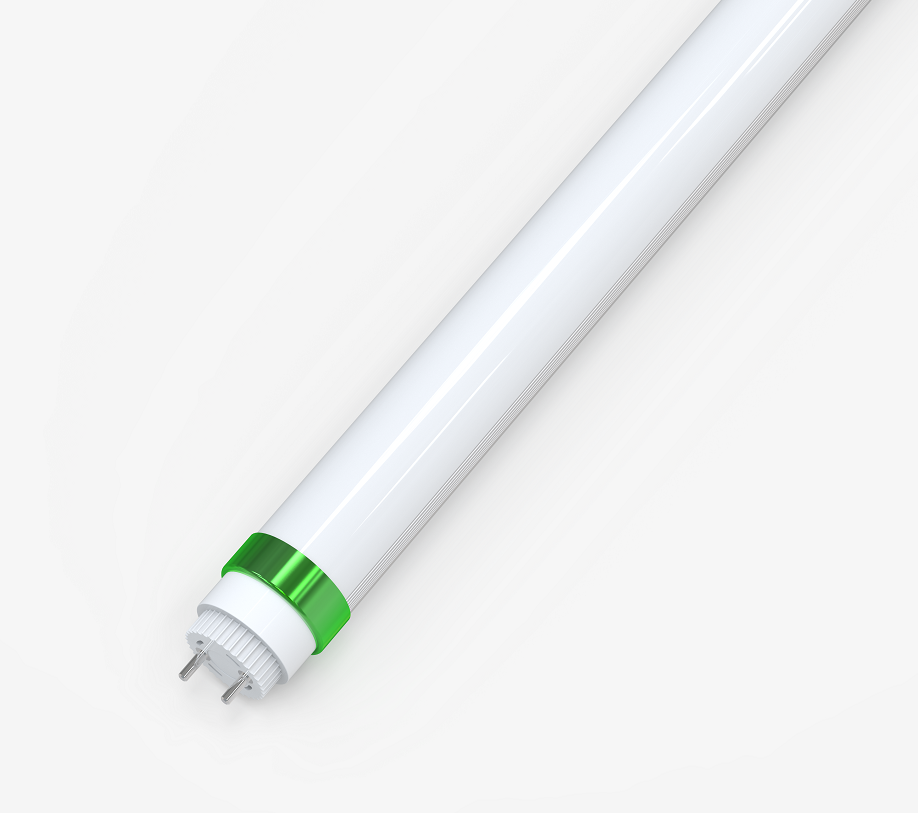

LED T8 TUBE

LED T8 Tube is a cost-effective LED replacement for T8 fluorescent tubes and made by 6063 Aluminum shell with 6063 Aluminum shell and Anti UV PC (polycarbonate) cover
Fire Resistance UL94-V0 Material and comply Glow wire measuring wire 850°C. Integrated LED Driver

Technical Data

  • Cap base 燈腳 Base de la tapa

    G13

  • Dimension-尺寸-Dimensión

    • 2feet 588mm (602mm)         3feet 892mm (906mm)
    • 4feet 1198mm (1213mm)     5feet 1498mm ( 1513mm)
  • Input Voltage-輸入電壓-Voltaje de entrada

    • AC100-240V 50/60Hz  (Integrated LED Driver)
    • DC Version for dimming control : DALI, 0-10V , DMX and Zigbee
  • Power Consumption Max-燈具功率

    Consumo de energía Max

    • 6W   @ 2 feet     8W   @ 2 feet     9W  @ 2 feet    10W @ 2 feet
    • 11W @ 3 feet     13W @ 3 feet
    • 14W @ 4 feet    16W @ 4 feet    18W @ 4 feet    20W @ 4 feet
    • 22W @ 5 feet    25W @ 5 feet    30W @ 5 feet
  • Power factor 功率因數 Factor de potencia

    PF > 0.95

  • TOTAL HARMONIC DISTORTION 總諧波失真

    DISTORSIÓN ARMÓNICA TOTAL

     THD< 20%

  • Beam Angle光束角ángulo de haz

    120°

  • Light Source Brand-光源品牌-Fuente de luz de marca

    Everlight SMD

  • Photobiological safety-IEC 62471 /  of Luminaire

    光生物安全檢驗(ICE/EN 62471) 结果:

    Seguridad fotobiológica-IEC 62471

    Low Risk Group 1 (RG1)

    低風險組1(RG1)

    Grupo de bajo riesgo 1 (RG1)

  • Lumen Maintenance  TM-21 L70 @ 25 °C

    流明維持率(光通量衰減)報告: TM-21 L70 @ 25 °C

    Mantenimiento de lúmenes ITM-21 L70 @ 25 ° C

    L70 >54000 hours

  • Color Temperature -色溫 Temperatura del color

    2700k      3000K     4000K     5000K     6000K      6500K

  • Color Rendering Index-顯色指數

    Índice de reproducción cromática

    > 80

  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse

    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy  燈具效率

    La eficacia de la luminaria

    Standard  Series

    • 110 Lm/w@ 2700K         110 Lm/w@ 3000K         120 Lm/w@ 4000K
    • 120 Lm/w@ 5000K         120 Lm/w@ 6500K

    Advance Series

    • 140 Lm/w@ 2700K         140 Lm/w@ 3000K         150 Lm/w@ 4000K
    • 160 Lm/w@ 5000K         160 Lm/w@ 6500K

    Master Series

    • 170 Lm/w@ 2700K         170 Lm/w@ 3000K         190 Lm/w@ 4000K
    • 200 Lm/w@ 5000K         200 Lm/w@ 6500K
  • Housing materials-外殼材料

    Materiales de la carcasa

    6063 Aluminum shell and Anti UV PC (polycarbonate) cover    6063鋁殼和抗紫外線PC 擴散罩

    Carcasa de aluminio 6063 y cubierta de PC (policarbonato) anti UV

  • Housing Color外殼顏色color de la carcasa

    Milky Diffuser  乳白色罩  Milky difusor

  • Ingress Protection-防護等級

    Protección de ingreso

    IP40

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

    Rango de temperatura de funcion amiento

    -30 °C / +50 °C

  • Comply Testing Standard 符合測試標準

    Cumplir el estándar de prueba

    EN/IEC 60598-1 ;  EN/IEC60598-2-1 ; EN / IEC 60598-2-2  TR62778  EN/IEC  62031; EN60838-2-2 ; EN 62493;EN/IEC 61347-1; EN/IEC 61347-2-13; IEC 62384

    EMC EN55005 ;EN 61000-3-2 ;EN 61000-3-3; EN 61547 ; IEC62384 ; IEC 62560:2011;IEC 62612; IEC 62766-1; IEC 62766-2-1 ROHS ; TM21

  • Certification-認證-Certificación

Specification Code

Example Product Code:
TUNOLA-20W
TUNOLA
-
Power Consumption

Power Consumption

  • 6W
    6W@2feet
  • 8W
    8W@2feet
  • 9W
    9W@2feet
  • 10W
    10W@2feet
  • 11W
    11W@3feet
  • 13W
    13W@3feet
  • 14W
    14W@4feet
  • 16W
    16W@4feet
  • 18W
    18W@4feet
  • 20W
    20W@4feet
  • 22W
    22W@5feet
  • 25W
    25W@5feet
  • 30W
    30W@5feet

Technical Drawing

Wiring Drawing
