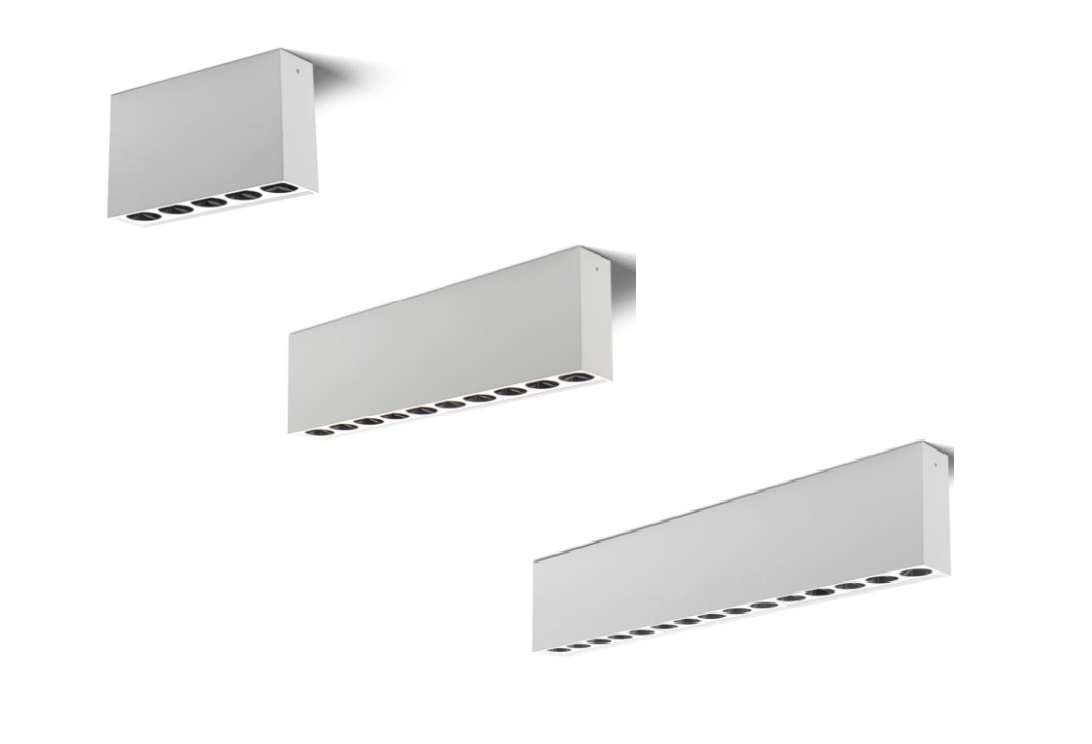

LINEAR DOWN LIGHT. Housing: aluminium, powder-coated, designed as heat sink. Anti-glare reflector and diffusor system made of PMMA. LED module: high-power CREE LEDs Array, CRI>80, LM-80 performance approval >50,000 hours. Integrated-Type 0-10V, DALI, LED constant current control gear. Ingress protection: IP44.
Luminaire Type-安裝方式Tipo de luminaria
Surfaced Mount Type 明裝條燈

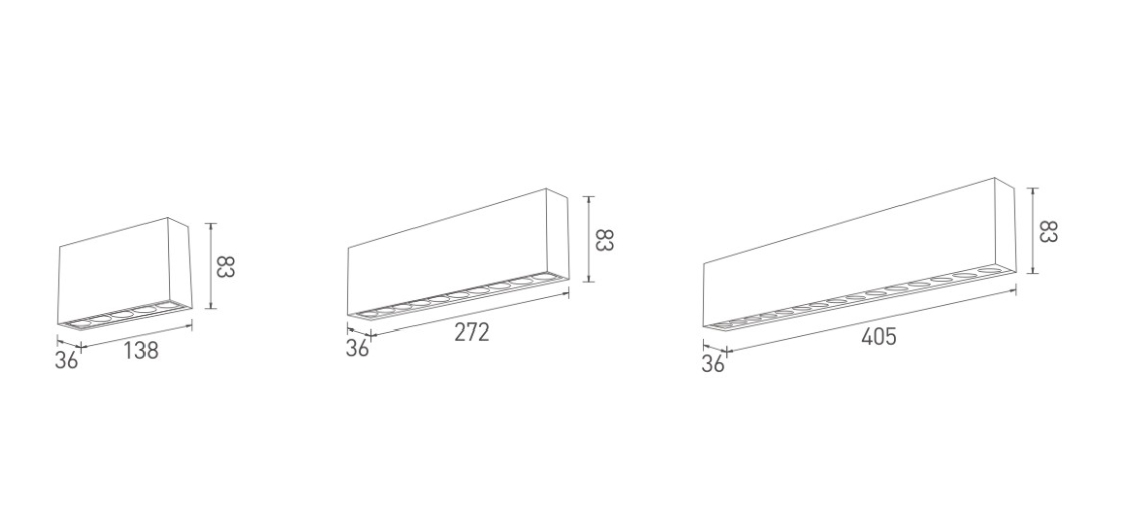

Dimension-尺寸-Dimensión
L:138x W:436x H: 83 mm L:272x W:436x H: 83 mm L:405x W:436x H: 83 mm
Input Voltage-輸入電壓-Voltaje de entrada
AC220-240V 50/60HZ
Power Consumption Max-燈具功率
Consumo de energía Max
L:138x W:436x H: 83 mm :10W
L:272x W:436x H: 83 mm : 20W
L:405x W:436x H: 83 mm : 30W
LED Driver Type
LED驅動款式
Tipo de controlador LED
Integrated-type LED Driver--Refer to LED driver specification 請參閱LED驅動器規格
Consulte la especificación de controlador de LED
1. ON/OFF Switch AC220-240V 50/60HZ
2. 0 -10V Dimming Driver AC220-240V 50/60HZ
3. Dali Dimming Driver AC220-240V 50/60HZ
LED Driver Features驅動特性
Funciones del controlador de LED
POWER FACTOR : PF>0.90 @ Full Load
TOTAL HARMONIC DISTORTION: THD< 20%
Control Protocol-控制協議
Protocolo de Control
0/1-10V or Dali

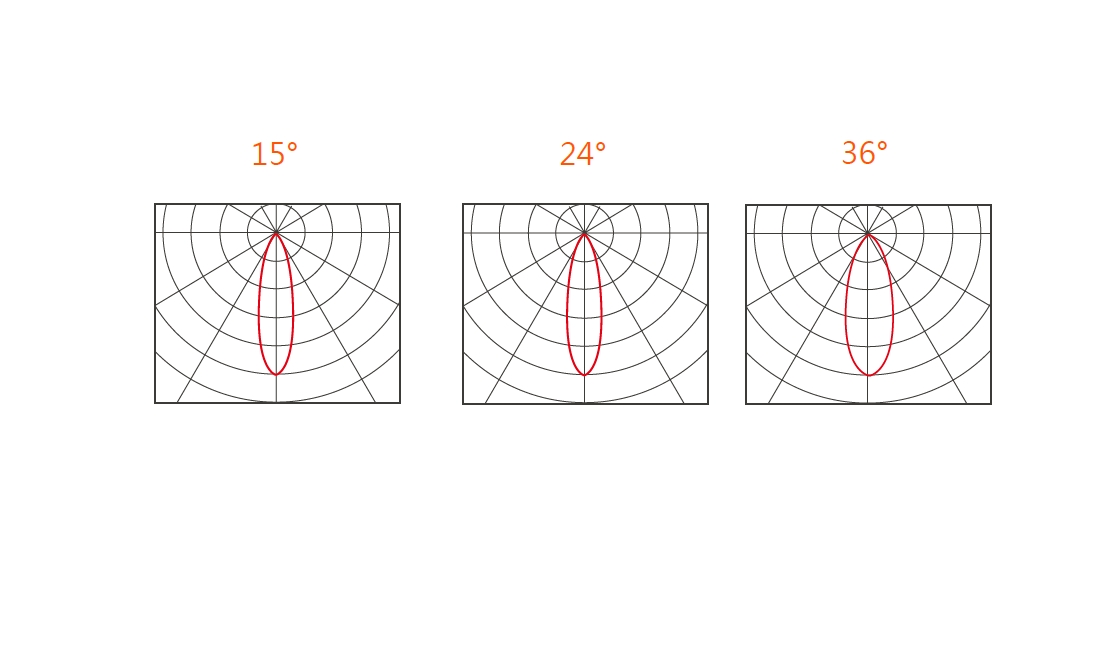

Beam Angle光束角ángulo de haz
15° 24° 36°
Light Source Brand-光源品牌-Fuente de luz de marca
CREE
"Lumen Maintenance LM-80 Reported by TM-21"
L70(10k) > 60,000 hrs
LED Life-LED壽命-La vida del LED
>60,000 hours
Color Temperature -色溫
Temperatura del color
2700K / 3000K / 4000K / 5000K / 6500K
Color Rendering Index-顯色指數
Índice de reproducción cromática
>90
MacAdam Ellipses Binning 麥克亞當橢圓分級
Mac Adam binning elipse
Standard Deviation Colour Matching < 3 SDCM標準偏差配色< 3 SDCM
Coincidencia de color estándar Desviación < 3 SDCM
Luminaire Efficacy燈具效率
La eficacia de la luminaria
80 Lm/w(2700K), 80 Lm/w(3000K), 90Lm/w(4000K),
100Lm/w(5000K), 100 Lm/w(6500K),
LED Source Luminous Efficacy LED光源光效
Fuente luminosa LED Eficacia
130 Lm/w(2700K), 135 Lm/w(3000K), 145 Lm/w(4000K),
150 Lm/w(5000K), 150 Lm/w(6500K),
Housing materials-外殼材料
Materiales de la carcasa
Die-cast aluminum and PMMA Lens and Polycarbonate Reflector
壓鑄鋁和PMMA 透鏡和 PC反光杯
Lente de aluminio fundido a presión y PMMA y reflector de policarbonato
Trim Color-框邊顏色-Estilo Color
Matte white / Matte black 啞光白色 / 啞光黑色 Blanco mate / Matte black
Reflector Color-反光杯顏色-Reflector color
Matte Silver 啞銀Plata mate Black 黑色 Negro White 白色 Blanco
Ingress Protection-防護等級
Protección de ingreso
IP20
perating Humidity -工作濕度
Humedad de funcionamiento
0~90%, non-condensing-不結霜
sin condensación
Operating Temperature Range / 工作溫度範圍
Rango de temperatura de funcion amiento
-30 °C / +50 °C
Comply Testing Standard
符合測試標準 Cumplir el estándar de prueba
ED Luminaires: IEC/EN 60598-1 ; IEC/EN 60598-2-2 ; IEC/ EN62493 ; IEC/EN 62301 ; IEC TR 62778 & IEC 62471 (RG0)
LED Driver: EN 55015 / IEC 61000-3-2 / IEC 61347-1 / IEC 61347-2-13 / IEC 61547
