LINYY

LINYY
W17.5 x H42.3 mm 32W Max

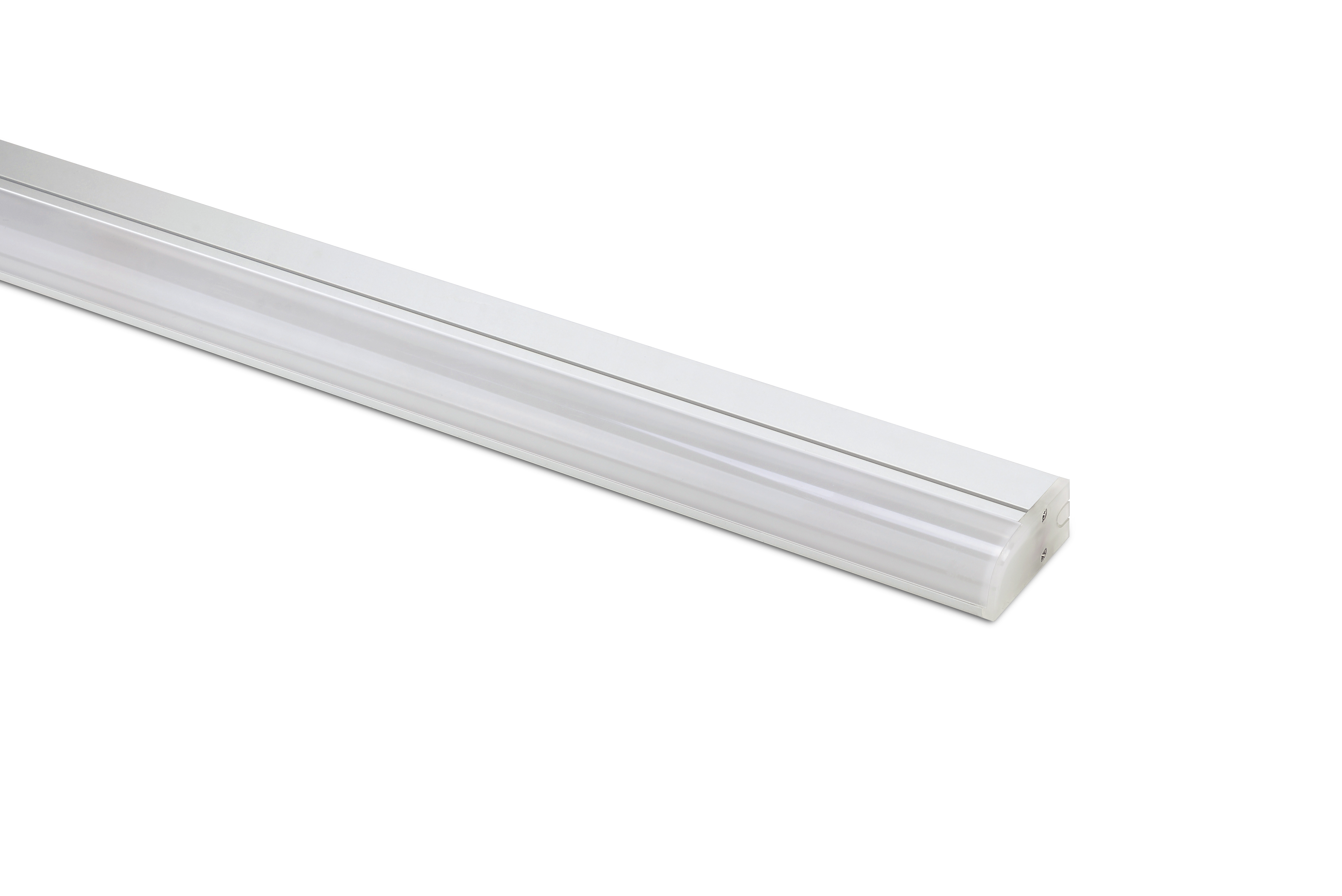

LED LINEAR LIHGT

LED LINEAR. Housing: Extrusion aluminum, designed as heatsink. Anti-glare reflector and diffusor system made of PMMA. LED module: SMD LEDs, CRI>90, LM-80 performance approval >50,000 hours.

Beam Angle: asymmetric.

Technical Data

  • Luminaire Type/ 安裝方式

    Tipo de luminaria

    Surface Mounted Type  明裝式燈具  Superficie Tipo Montado

  • Color Temperature -色溫

    Temperatura del color

    2700K / 3000K / 4000K / 5000K / 6500K

  • Power Consumption Max

    燈具最大功率

    Consumo de energía Max

    • 6W @299mm     12W @594mm     18W @889mm
    • 24W @1184mm     24W @1479mm     32W @1479mm
    • Tailor-made - 客制生產-Hecho a medida

  • Control Protocol-控制協議

    Protocolo de Control

    0-10V / Dali / DMX 512 / RDM / ZIGBEE Wireless Control

    Remote Type LED Driver

  • Input Voltage / 輸入電壓

    Voltaje de entrada

    DC24V

  • LED Driver Type

    LED驅動款式

    Tipo de controlador LED

    Remote-type LED Driver--Refer to LED driver specification 請參閱LED驅動器規格

    Consulte la especificación de controlador de LED

    1. ON/OFF Switch  AC220-240V 50/60Hz

    2. ELV Dimming Driver (5-100%) AC 100-120V 50/60Hz or AC 200-240V 50/60Hz

    3. 0 -10V Dimming Driver  AC100-240V 50/60Hz

    4. Dali Dimming Driver AC100-240V 50/60Hz

    5. DMX Driver AC100-240V 50/60Hz

    6. RDM Driver  AC100-240V 50/60Hz

    7. Emergency Backup >2 hours or >3 hours @ < 24 charger hours應急電池/Copia de seguridad de emergencia

  • Beam Angle/光束角

    ángulo de haz

    Asymmetric

  • Light Source Brand/光源品牌

    Fuente de luz de marca

    OSRAM - ( Photobiological safety-IEC 62471 ‘Risk Group 1’ (low risk) )

  • LED Life/LED壽命

    La vida del LED

    >50,000 hours

  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse

    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy-燈具效率

    La eficacia de la luminaria

    • 65 lm/w(2700K),   65 lm/w(3000K),  70 lm/w(4000K),
    • 75 lm/w(5000K),   75 lm/w(6500K)

  • LED Source Luminous Efficacy-LED光源光效

    Fuente luminosa LED Eficacia

    • 110 lm/w(2700K),   110 lm/w(3000K),  120 lm/w(4000K),
    • 130 lm/w(5000K),   130 lm/w(6500K)

  • Color Rendering Index-顯色指數

    Índice de reproducción cromática

    • > 80     > 90

  • Housing materials/外殼材料

    Materiales de la carcasa

    Aluminium Alloy and Milky Polycarbonate Diffuser

    鋁合金和乳白PC罩

    Aleación de aluminio y difusor de policarbonato lechoso

  • Trim Housing Color/ 邊框殼顏色



    • Anodised Aluminium Titanium 陽極氧化鋁鈦 Aluminio anodizado titanio
    • Anodised Aluminium Black 陽極氧化鋁黑 Aluminio anodizado Negro
    • Tailor-made/客制生產-Hecho a medida

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento



    -20 °C / +50 °C



  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Ingress Protection/ 防護等級

    Protección de ingreso

    IP40

  • Dimension/尺寸

    Dimensión

    • W:17.5 x H:42.3 x L:299mm      W:17.5 x H:42.3 x L:594mm      W:17.5 x H:42.3 x L:889mm
    • W:17.5 x H:42.3 x L:1184mm      W:17.5 x H:42.3 x L:1479mm

  • Environment/ 使用環境

    Medio ambiente

    Indoor / 室內 / Interior

  • Comply Testing Standard

    符合測試標準

    Cumplir el estándar de prueba

    LED Luminaires: EN 60598-2-1:1989; EN 60598-1:2015+A1:2018; EN 62471:2008; EN 62493:2015; EN 62031:2008+A1:2013+A2:2015; EN55015 ; EN61547

    RoHS Directive 2011/65/EU

  • Certification-認證-Certificación

Specification Code

Example Product Code:
LINYY-24W
LINYY
-
Power Consumption

Power Consumption

  • 6W
    6W @ 299mm
  • 12W
    12W @ 594mm
  • 18W
    18W @ 889mm
  • 24W
    24W @ 1184mm or 1479mm
  • 32W
    32W @ 1184mm or 1479mm
