PICODE

D20mm 15-18W IP67

LED PIXEL LIGHT

LED PIXEL LIGHT is a indoor and outdoor fixture with RGB color for media façade application. It is able to be controlled by DMX. Built-in 12-bit PWM embedded LED IC, featuring 12 bit gray scale control without flickers.Ingress Protection: IP68.

Technical Data

Luminaire Type-

安裝方式

Tipo de luminaria

Surface Mounted Type

明裝式燈具

Superficie Tipo Montado

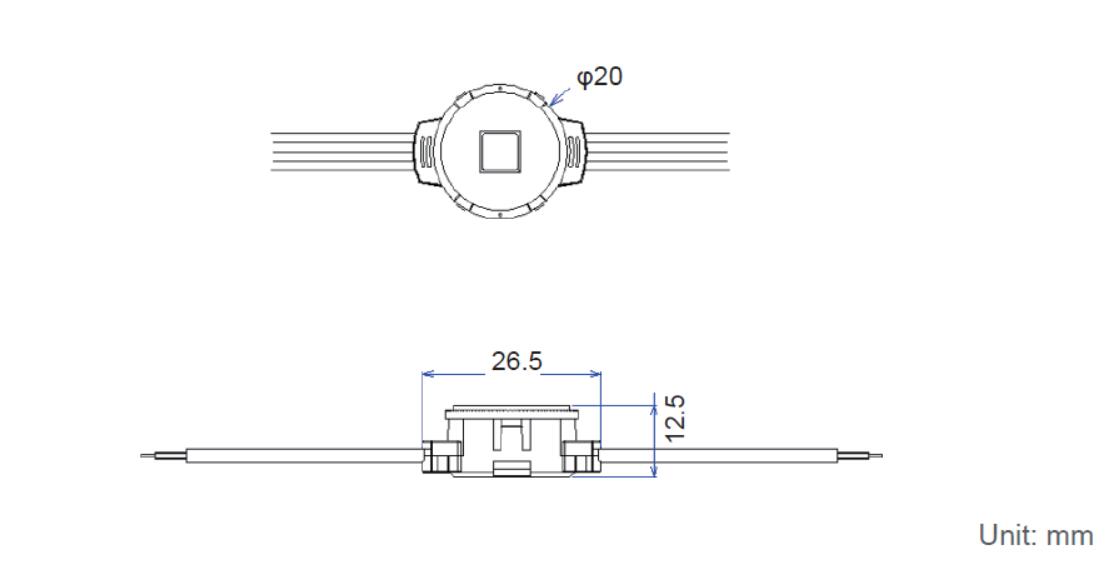

Dimension-尺寸-Dimensión

Dia 20 x H: 12.5 mm
Power Consumption Max-燈具功率

Consumo de energía Max
- 0.3W / pcs
- 15W @ 50pcs per string
- 18W @ 60pcs per string
LED Pitch

LED像素間距

LED Pitch
- 85 mm
- 100 mm
- 120 mm
- 160 mm
- can be customized
Input Voltage-輸入電壓-Voltaje de entrada
- DC12V for RGB
- DC5V for Mono Color
Control Protocol-控制協議

Protocolo de Control

DMX 512A
Pixels & DMX Channels

像素和DMX 通道

Píxeles y canales DMX
- 1 PXL = 3 DMX Channels @ RGB
- 1 PXL = 1 DMX Channels @ Mono Color

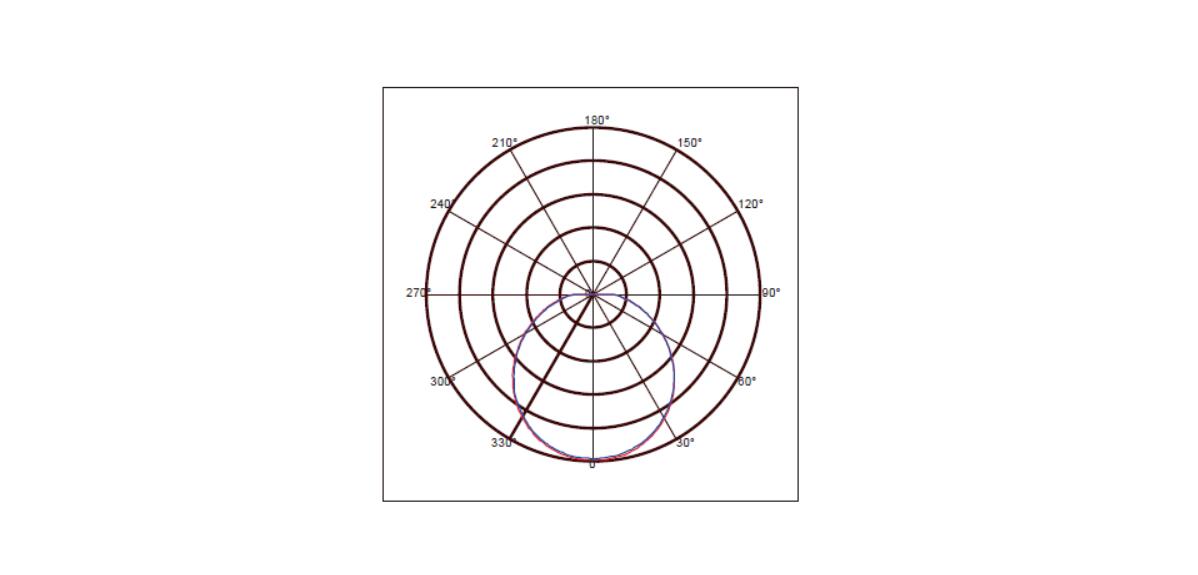

Beam Angle

光束角

ángulo de haz

120°
Light Source Brand-光源品牌-Fuente de luz de marca

EPISTAR
"Lumen Maintenance LM-80 Reported by TM-21"

1. L90(10k) = 50,700 hrs

2. L80(10k) > 63,500 hrs

3. L70(10k) > 63,500 hrs
LED Life-LED壽命-La vida del LED

>60,000 hours
Color Temperature -色溫

Temperatura del color
- 2700K / 3000K / 4000K / 5000K / 6500K
- RGB
Color Rendering Index-顯色指數

Índice de reproducción cromática

> 80 @ Mono
Color Range

顏色範圍

Gama de colores
16.7 Million additive RGB colors

1670萬RGB顏色

16,7 millones de colores RGB aditivos
MacAdam Ellipses Binning

麥克亞當橢圓分級

Mac Adam binning elipse

Standard Deviation Colour Matching < 3 SDCM

標準偏差配色< 3 SDCM

Coincidencia de color estándar Desviación < 3 SDCM
Luminaire Efficacy

燈具效率

La eficacia de la luminaria
- 70 Lm/w(2700K),
- 80 Lm/w(3000K),
- 90 Lm/w(4000K),
- 90 Lm/w(5000K),
- 90 Lm/w(6500K),
- 22 Lm/w(RGB),
LED Source Luminous Efficacy

LED光源光效

Fuente luminosa LED Eficacia
- 100 Lm/w(2700K),
- 110Lm/w(3000K),
- 120 Lm/w4000K),
- 120Lm/w(5000K),
- 120 Lm/w(6500K),
- 45 Lm/w(RGB),
Housing materials-外殼材料

Materiales de la carcasa

Polycarbonate

聚碳酸酯

Policarbonato
Housing Color

外殼顏色

color de la carcasa
- Matte black / Matte grey
- 啞光黑色 / 啞光灰色
- Negro mate / gris mate
Ingress Protection-防護等級

Protección de ingreso

IP67
Fireproof Grade

防火等級

Grado a prueba de fuego

UL94 -V0
UV Resistance Level

抗紫外線等級

Nivel de resistencia a los rayos UV
4
Operating Humidity -工作濕度

Humedad de funcionamiento

0~90%, non-condensing-不結霜

sin condensación
Operating Temperature Range / 工作溫度範圍

Rango de temperatura de funcion amiento

-25 °C / +50 °C
