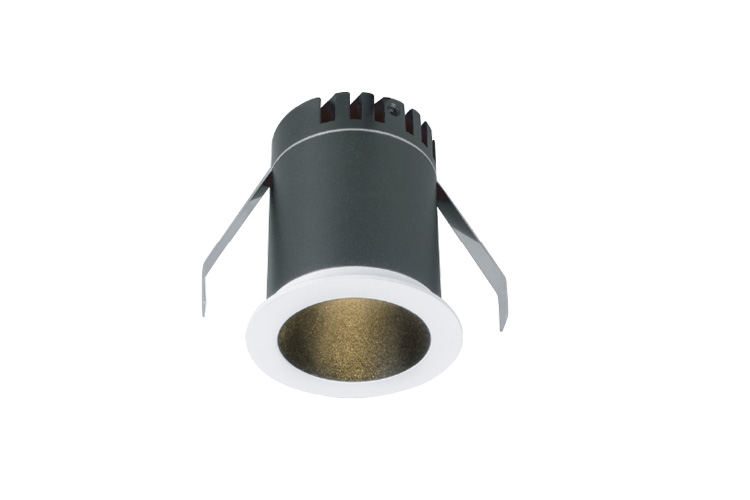

DRITA

D38-D69 mm 7W Max IP20

CABINET SPOT LIGHT

die-cast aluminium, powder-coated,
Anti-glare reflector and diffusor system made of PMMA. L
LED module: LUMILEDS SMD, CRI>80,

Technical Data

Luminaire Type-安裝方式Tipo de luminaria

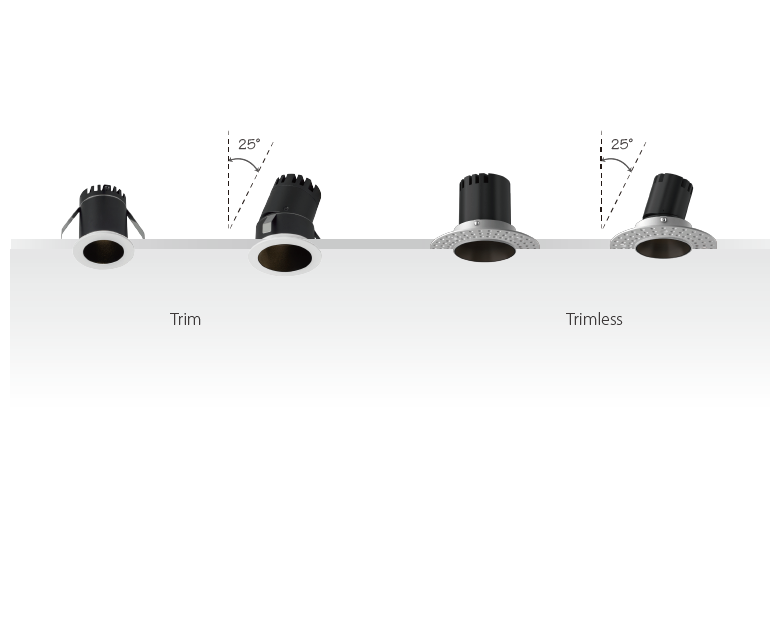

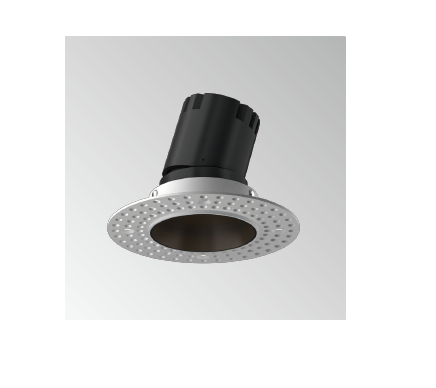

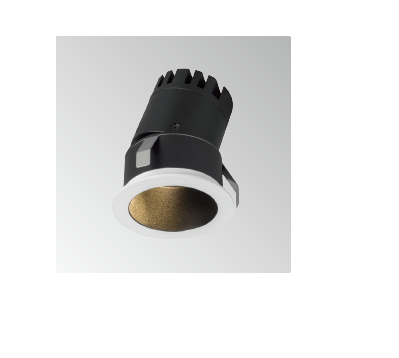

Recessed Mount Type : Tilted-Angle- Type (25° tilt) , Fixed Type, Trimless Type

嵌入式筒燈 : 可調角度類型（調角25°），固定類型，無框邊類型

Tipo de montaje empotrado: tipo de ángulo inclinado ( de 25 ° y °), tipo fijo, tipo sin molduras y tipo
Dimension-尺寸-Dimensión
- Refer to Drawing 參考圖紙Consulte el dibujo
Cut off Dimension-開孔尺寸-Cortar Dimensión

Refer to Drawing 參考圖紙Consulte el dibujo
Input Voltage-輸入電壓-Voltaje de entrada

AC220-240V 50/60HZ (with remote driver)
Power Consumption Max-燈具功率

Consumo de energía Max
- 2W 3W 5W 7W
LED Driver Type

LED驅動款式

Tipo de controlador LED

Remote-type LED Driver--Refer to LED driver specification 請參閱LED驅動器規格

Consulte la especificación de controlador de LED

1. ON/OFF Switch AC220-240V 50/60HZ

2. ELV Dimming Driver (5-100%) AC 100-120V 50/60Hz or AC 200-240V 50/60HZ

3. 0 -10V Dimming Driver AC100-240V 50/60HZ

4. Dali Dimming Driver AC100-240V 50/60HZ
LED Driver Features驅動特性

Funciones del controlador de LED

POWER FACTOR : PF>0.90 @ Full Load for >5W

TOTAL HARMONIC DISTORTION: THD< 20% >5W
Control Protocol-控制協議

Protocolo de Control

0-10V / Dali / DMX 512 / RDM / ZIGBEE Wireless Control

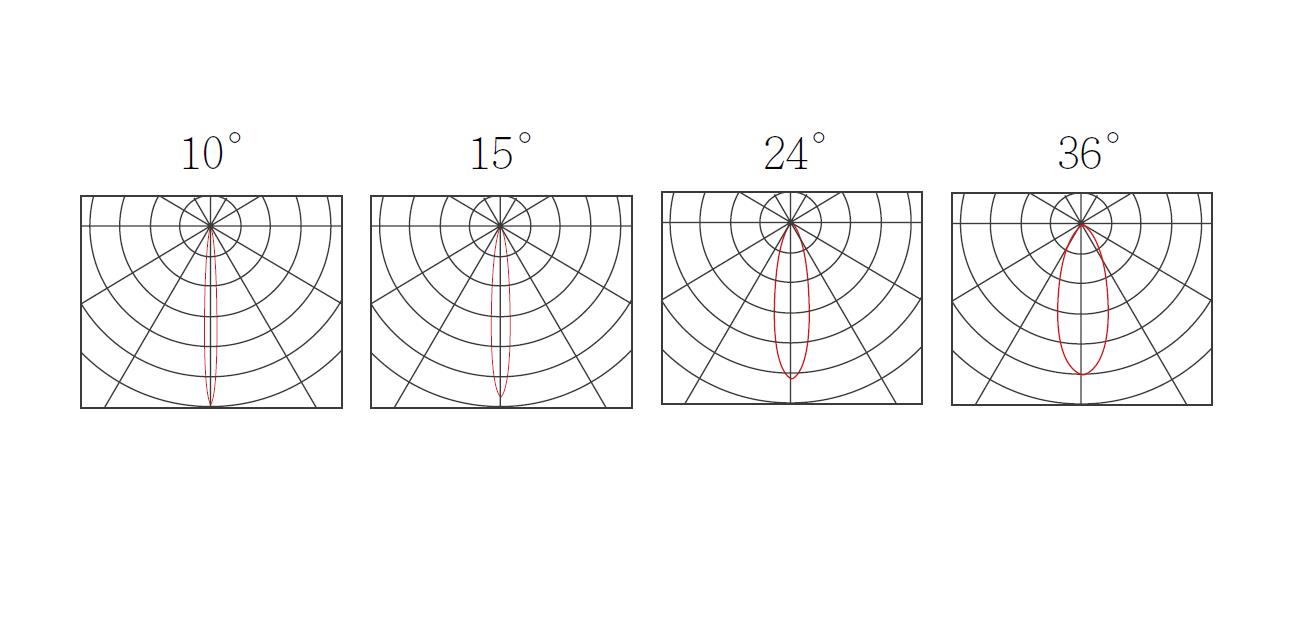

Beam Angle光束角ángulo de haz

10° 15° 24° 36°
Light Source Brand-光源品牌-Fuente de luz de marca

LUMILEDS
"Lumen Maintenance LM-80 Reported by TM-21"

L70(10k) > 63,500 hrs
LED Life-LED壽命-La vida del LED

>60,000 hours
Color Temperature -色溫

Temperatura del color

2700K / 3000K / 4000K / 5000K / 6500K
Color Rendering Index-顯色指數

Índice de reproducción cromática

>90
MacAdam Ellipses Binning

麥克亞當橢圓分級

Mac Adam binning elipse

Standard Deviation Colour Matching < 3 SDCM

標準偏差配色< 3 SDCM

Coincidencia de color estándar Desviación < 3 SDCM
Luminaire Efficacy燈具效率

La eficacia de la luminaria
- 80 Lm/w(2700K), 80 Lm/w(3000K), 90 Lm/w(4000K),
- 90 Lm/w(5000K), 90 Lm/w(6500K),
LED Source Luminous EfficacyLED光源光效

Fuente luminosa LED Eficacia
- 130 Lm/w(2700K), 130 Lm/w(3000K), 140 Lm/w(4000K),
- 140 Lm/w(5000K), 140 Lm/w(6500K),
Housing materials-外殼材料

Materiales de la carcasa

Die-cast aluminum and acrylic壓鑄鋁和亞克力

Fundición de aluminio y acrílico
Housing Color外殼顏色

color de la carcasa

Matte white / Matte black啞光白色 / 啞光黑色

Blanco mate / Matte black

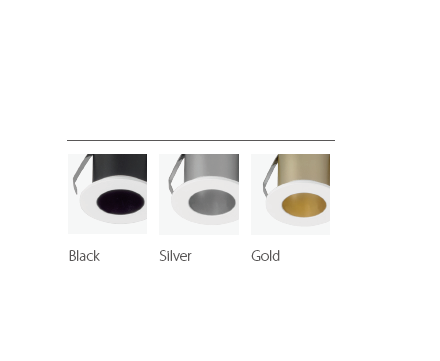

Reflector Color-反光杯顏色-Reflector color

Matte white / Matte black /Silver / Gold

啞光白色 / 啞光黑色 / 銀灰色 / 金色

Blanco mate / Matte black / Plata / Oro
Ingress Protection-防護等級

Protección de ingreso

IP20
Operating Humidity -工作濕度

Humedad de funcionamiento

0~90%, non-condensing-不結霜

sin condensación
Operating Temperature Range / 工作溫度範圍

Rango de temperatura de funcion amiento

-30 °C / +50 °C
Comply Testing Standard

符合測試標準

Cumplir el estándar de prueba

LED Luminaires: IEC 60598-1 / IEC 60598-2-2 / Hot Wire Testing: 850°C

LED Driver: EN 55015 / IEC 61000-3-2 / IEC 61347-1 / IEC 61347-2-13 / IEC 61547
