Installation method- 安裝方式-Metodo de instalacion

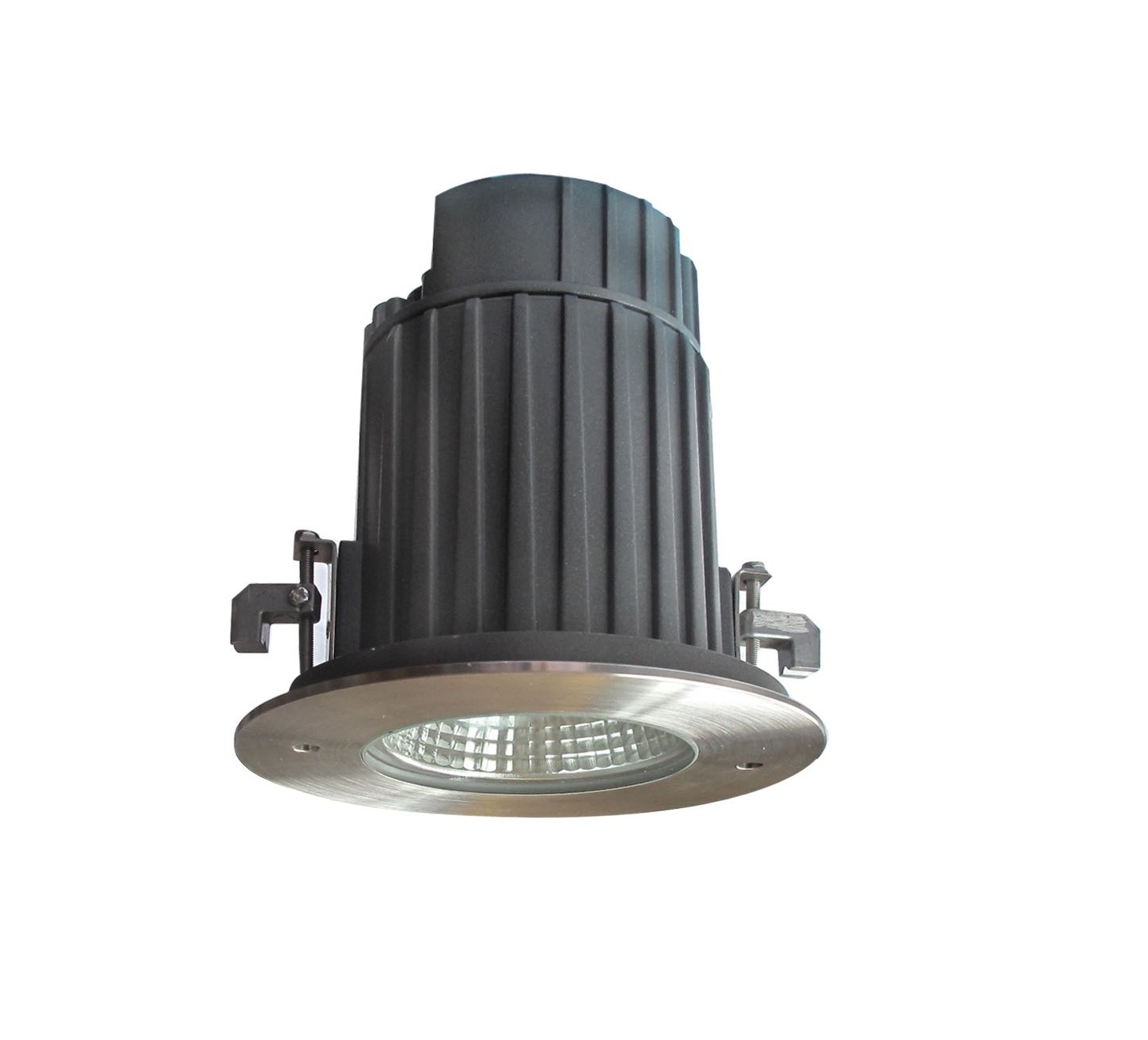

Recessed Mount Type嵌入式筒燈Empotrada Tipo Mount
Dimension-尺寸-Dimensión
Dia 115 x H:106 mm
Dia 155 x H:162 mm
Cut off Dimension-開孔尺寸-Cortar Dimensión
Dia 100 mm
Dia 136 mm
QTY of LEDs-燈珠數量-CANT de LEDs
1 pcs CREE LED Array
Input Voltage-輸入電壓-Voltaje de entrada
AC220-240V 50/60HZ
Power Consumption Max-燈具功率
Consumo de energía Max
7W 9W 12W 15W
LED Driver Type
LED驅動款式
Tipo de controlador LED
Remote-type LED Driver--Refer to LED driver specification 請參閱LED驅動器規格
Consulte la especificación de controlador de LED
1. ON/OFF Switch AC220-240V 50/60HZ
2. ELV Dimming Driver (5-100%) AC 100-120V 50/60Hz or AC 220-240V 50/60HZ
3. 0/1-10V Dimming Driver AC220-240V 50/60HZ
4. DALI Dimming Driver AC220-240V 50/60HZ
5. Emergency Backup >2 hours or >3 hours @ < 12 charger hours應急電池
LED Driver Features 驅動特性
Funciones del controlador de LED
Power Factor >0.90
Total Harmonic Distortion < 20%
Control Protocol-控制協議 Protocolo de Control
0/1-10V / DALI / DMX 512 / RDM / ZIGBEE Wireless Control
Beam Angle 光束角 ángulo de haz
8° 18° 36° 60°
Light Source Brand-光源品牌-Fuente de luz de marca
CREE - ( Photobiological safety-IEC 62471 ‘Risk Group 1’ (low risk) )
"Lumen Maintenance LM-80 Reported by TM-21"@ 25°C
L70 > 54,000 hrs
LED Life-LED壽命-La vida del LED
>100,000 hours
Color Temperature -色溫 Temperatura del color
2700K / 3000K / 4000K / 5000K / 6500K
Color Rendering Index-顯色指數
Índice de reproducción cromática
>80
>90
Chromaticity Tolerance (initial Macadam)
色度容差（初始Macadam）
Tolerancia de cromaticidad (Macadam inicial)
Standard Deviation Colour Matching < 3 SDCM
標準偏差配色< 3 SDCM
Coincidencia de color estándar Desviación < 3 SDCM
Luminaire Efficacy 燈具效率
La eficacia de la luminaria
70 Lm/w(2700K) 70 Lm/w(3000K) 80 Lm/w(4000K),
80 Lm/w(5000K) 80 Lm/w(6500K)
LED Source Luminous Efficacy LED光源光效
Fuente luminosa LED Eficacia
130 Lm/w(2700K) 130 Lm/w(3000K) 140 Lm/w(4000K)
140 Lm/w(5000K) 140 Lm/w(6500K)
Housing materials-外殼材料
Materiales de la carcasa
Stainless steel front cover & Die-cast aluminum Housing & Tempered glass lampshade
不銹鋼前蓋+壓鑄鋁外殼+強化玻璃燈罩
Cubierta frontal de acero inoxidable, carcasa de aluminio fundido y pantalla de vidrio templado
Trim Color
框邊顏色
color de corte
Matte grey body & Stainless steel cover
霧面灰色機身和不銹鋼蓋
Cuerpo gris mate y cubierta de acero inoxidable.
Ingress Protection-防護等級
Protección de ingreso
IP65
Mech impact protection機械衝擊保護
Protección contra impactos mecánicos
IK08
Operating Humidity -工作濕度
Humedad de funcionamiento
0~90%, non-condensing-不結霜
sin condensación
Operating Temperature Range / 工作溫度範圍
Rango de temperatura de funcion amiento
-20 °C / +50 °C
Comply Testing Standard
符合測試標準
Cumplir el estándar de prueba
LED Luminaires: IEC/EN 60598-1 ; IEC/EN 60598-2-2 ; IEC/ EN62493 ; IEC/EN 62301 ; IEC TR 62778 & IEC 62471 (RG1) ;ROHS
LED Driver: EN 55015 / IEC 61000-3-2 / IEC 61347-1 / IEC 61347-2-13 / IEC 61547 /IEC 62384
