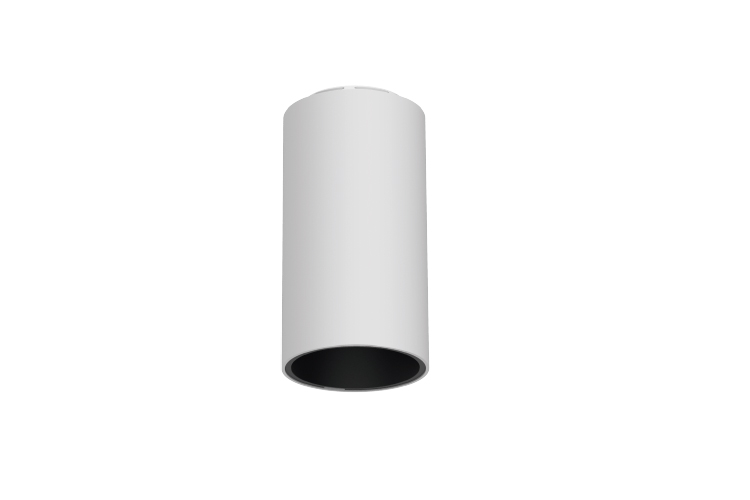

DONSA

DONSA

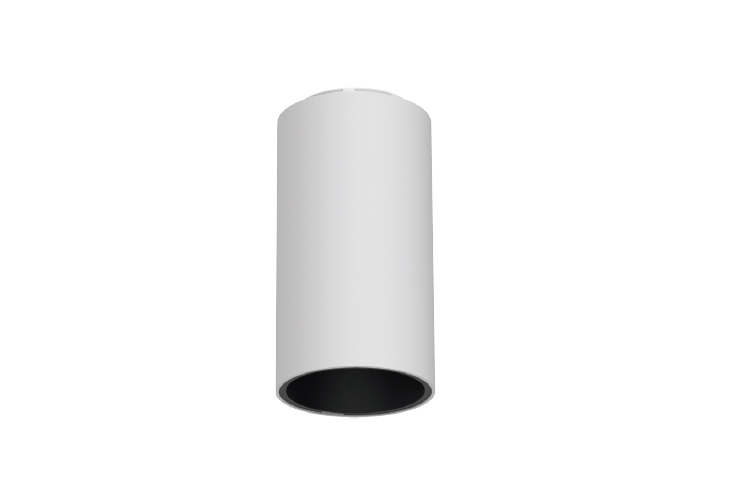

DONSA-1
DONSA-2
D65 &80mm 15W Max IP20
SURFACE MOUNTED SPOT LIGHT

Housing: die-cast aluminium with powder-coated, Anti-glare reflector and Anti UV Polycarbonate  (PC) diffusor.  UGR <19  LED module: high-power CREE LEDs Array, CRI>90, LM-80 performance approval >60,000 hours. Integrated-Type ELV , 0-10V, DALI, LED constant current control gear.  Reflector color: Titanium \ Bright silver \ Matt silver. Accessories: Honeycomb.

Technical Data

  • Luminaire Type-安裝方式Tipo de luminaria

    Surface Mounted Type明裝式燈具Superficie Tipo Montado

  • Dimension-尺寸-Dimensión

    • Dia 65 x  H: 126 mm
    • Dia 80 x  H: 157 mm
  • QTY of LEDs-燈珠數量-CANT de LEDs

    1 pcs CREE LED Array

  • Power Consumption Max-燈具功率

    Consumo de energía Max

    • 6W          9W  @ Dia 65 mm
    • 12W      15W  @ Dia 80 mm



  • Input Voltage-輸入電壓-Voltaje de entrada

    AC220-240V 50/60HZ

  • LED Driver Type

    LED驅動款式

    Tipo de controlador LED

    Integrated-type LED Driver--Refer to LED driver specification

    請參閱LED驅動器規格

    Consulte la especificación de controlador de LED

    1. ON/OFF Switch  AC220-240V 50/60HZ

    2. ELV Dimming Driver (5-100%) AC 100-120V 50/60Hz or AC 200-240V 50/60HZ

    3. 0-10V Dimming Driver  AC100-240V 50/60HZ

    4. Dali Dimming Driver AC100-240V 50/60HZ

    5. DMX Driver AC100-240V 50/60HZ

  • Control Protocol-控制協議

    Protocolo de Control

    0-10V / Dali / DMX 512 / RDM / ZIGBEE Wireless Control

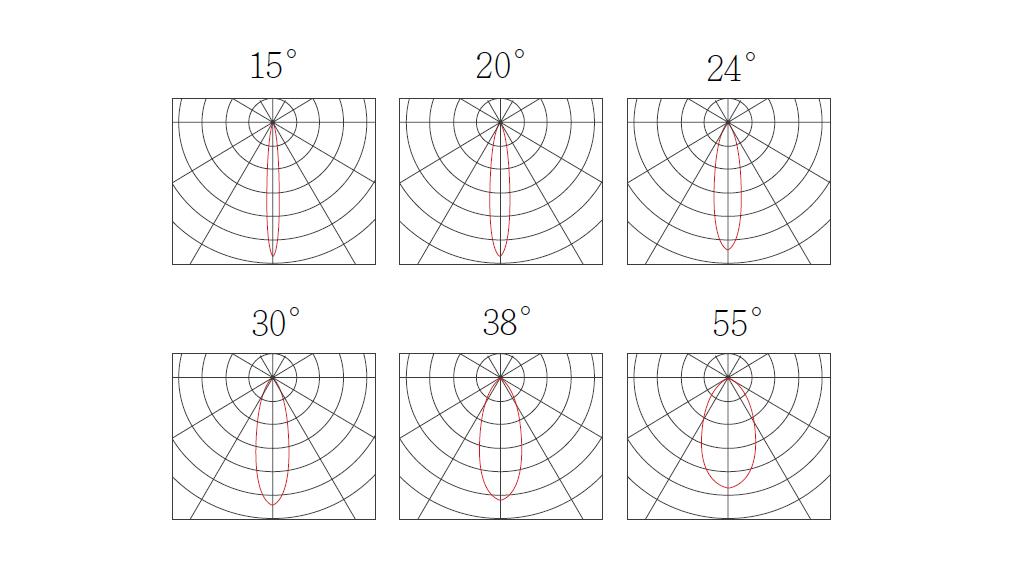

  • Beam Angle  光束角  ángulo de haz

    15° &  20°  &  24°  &  30°  &  38°  &  55°

  • Light Source Brand-光源品牌-Fuente de luz de marca

    CREE  ( Photobiological safety-IEC 62471 ‘Risk Group 1’ (low risk) )

  • "Lumen Maintenance LM-80 Reported by TM-21"

    L70(10k) > 60,000 hrs

  • LED Life-LED壽命-La vida del LED

    >60,000 hours

  • Color Temperature -色溫

    Temperatura del color

    2700K / 3000K / 4000K / 5000K / 6500K

  • Color Rendering Index-顯色指數

    Índice de reproducción cromática

    • > 80
    • > 90
  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse

    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy 燈具效率

    La eficacia de la luminaria

    • 75 Lm/w(2700K),    80 Lm/w((3000K),   80 Lm/w((4000K),
    • 90 Lm/w((5000K),   90  Lm/w((6500K),
  • LED Source Luminous Efficacy

    LED光源光效

    Fuente luminosa LED Eficacia

    • 110 Lm/w(2700K),    120 Lm/w((3000K),   120 Lm/w((4000K),
    • 130 Lm/w((5000K),   130  Lm/w((6500K),
  • Housing materials-外殼材料

    Materiales de la carcasa

    Die-cast aluminum and Polycarbonate diffuser   壓鑄鋁和PC 擴散器

    Aluminio fundido a presión y difusor de policarbonato

  • Housing Color

    外殼顏色

    color de la carcasa

    Powder Coating :Matte white / Matte Black

    粉末塗料:啞光白色 / 啞光黑色

    Recubrimiento en Polvo: Blanco mate / Negro mate

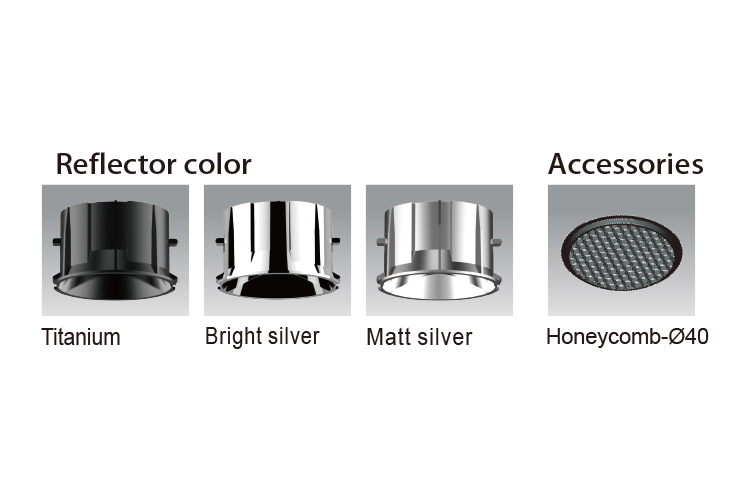

  • Reflector Color-反光杯顏色-Reflector  color

    • Titanium 鈦金 Titanio
    • Bright silver 亮銀 Plata brillante
    • Matt silver 啞銀 Plata mate



  • Ingress Protection-防護等級

    Protección de ingreso

    IP20

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

     -30 °C / +50 °C

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Comply Testing Standard

    符合測試標準

    Cumplir el estándar de prueba

    LED Luminaires: IEC/EN 60598-1 ; IEC/EN 60598-2-1 ;  IEC/ EN62493 ; IEC/EN 62301 ; IEC TR 62778 & IEC 62471  (RG0)

    LED Driver: EN 55015 / IEC 61000-3-2 / IEC 61347-1 / IEC 61347-2-13 / IEC 61547

  • Certification-認證-Certificación

Specification Code

Example Product Code:
DONSA-15W
DONSA
-
Power Consumption

Power Consumption

  • 6W
    1x6W @ Dia 65mm
  • 9W
    1x9W @ Dia 65mm
  • 12W
    1x12W @ Dia 80mm
  • 15W
    1x15W @ Dia 80mm
