TENAX-1
Max 30W DC48V MAGNETIC
LED TRACK LIGHT

LED track light. Housing: die-cast aluminium, powder-coated, designed as heat sink. And diffusor system made of PC. URG <22,  Integrated-Type DC48V DALI driver. Magnetic track. Roated Through 350° and Tilted up to 90°.

Technical Data

  • Luminaire Type-安裝方式Tipo de luminaria



    Magnetic Track Mounted Type 磁吸式軌道燈Tipo montado en pista magnética

  • Dimension-尺寸-Dimensión

    L: 535 x W: 34 x H: 66 mm          L: 268 x W: 34 x H: 66 mm

  • Input Voltage-輸入電壓-Voltaje de entrada

    DC48V

  • Power Consumption Max-燈具功率

    Consumo de energía Max

    • 15W @  L: 268 x W: 34 x H: 66 mm
    • 22W @  L: 535 x W: 34 x H: 66 mm
    • 30W @  L: 535 x W: 34 x H: 66 mm
  • LED Driver Type

    LED驅動款式

    Tipo de controlador LED



    Integrated-type or Remote-type  LED Driver--Refer to LED driver specification 請參閱LED驅動器規格

    Consulte la especificación de controlador de LED

    1. Dali Dimming Driver with DC48V input

    2. DC48V

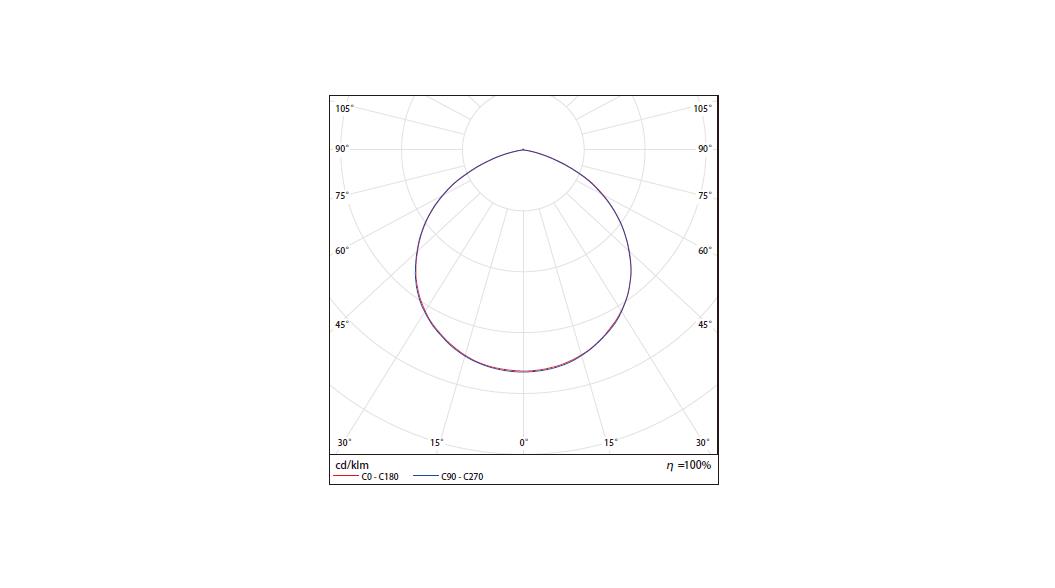

  • Beam Angle 光束角 ángulo de haz



    120°

  • Light Source Brand-光源品牌-Fuente de luz de marca

    OSRAM 3030 SMD

  • "Lumen Maintenance LM-80 Reported by TM-21"

    L70(10k) > 60000 hrs

  • LED Life-LED壽命-La vida del LED

    >60,000 hours

  • Color Temperature -色溫

    Temperatura del color

    2700K / 3000K / 4000K / 5000K / 6500K

  • Color Rendering Index-顯色指數

    Índice de reproducción cromática

    • >80
    • >90
  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse



    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy燈具效率

    La eficacia de la luminaria

    • 100 Lm/w(2700K),       110 Lm/w(3000K),      120 Lm/w(4000K),
    • 120 Lm/w(5000K),       120 Lm/w(6500K),
  • LED Source Luminous Efficacy LED光源光效

    Fuente luminosa LED Eficacia

    • 130 Lm/w(2700K),       130 Lm/w(3000K),      140 Lm/w(4000K),
    • 140 Lm/w(5000K),       140 Lm/w(6500K),
  • Housing materials-外殼材料

    Materiales de la carcasa

    Die-cast aluminium and Polycarbonate 壓鑄鋁和聚碳酸酯

    Aluminio fundido a presión y policarbonato

  • Housing Color

    外殼顏色

    Color de la carcasa



    Powder Coating : Matte white / Matte black

    粉末塗料:啞光白色 / 啞光黑色

    Recubrimiento en Polvo: Blanco mate / Matte black

  • Ingress Protection-防護等級

    Protección de ingreso

    IP20

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

     -30 °C / +50 °C

  • Comply Testing Standard

    符合測試標準

    Cumplir el estándar de prueba

    LED Luminaires: IEC 60598-1 / IEC 60598-2-1

    LED Driver: EN 55015 / IEC 61000-3-2 / IEC 61347-1 / IEC 61347-2-13 / IEC 61547/ IEC62384

  • Certification-認證-Certificación

Specification Code

Example Product Code:
TENAX-30W
TENAX
-
Power Consumption

Power Consumption

  • 15W
    15W @ L: 268 x W: 34 x H: 66 mm
  • 22W
    22W @ L: 535 x W: 34 x H: 66 mm
  • 30W
    30W @ L: 535 x W: 34 x H: 66 mm

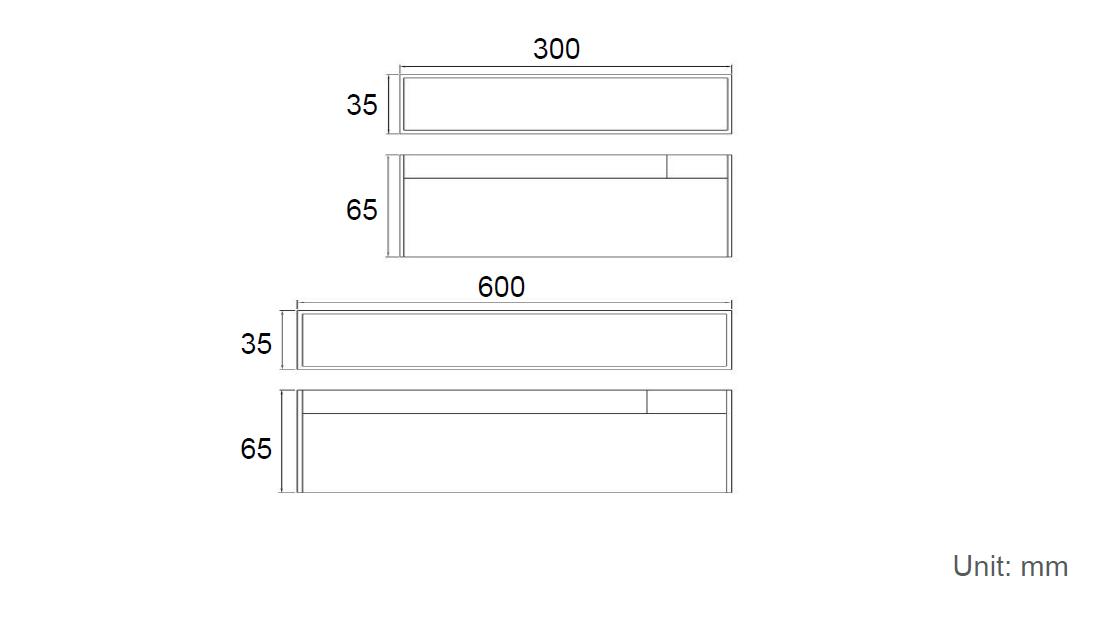

Technical Drawing
