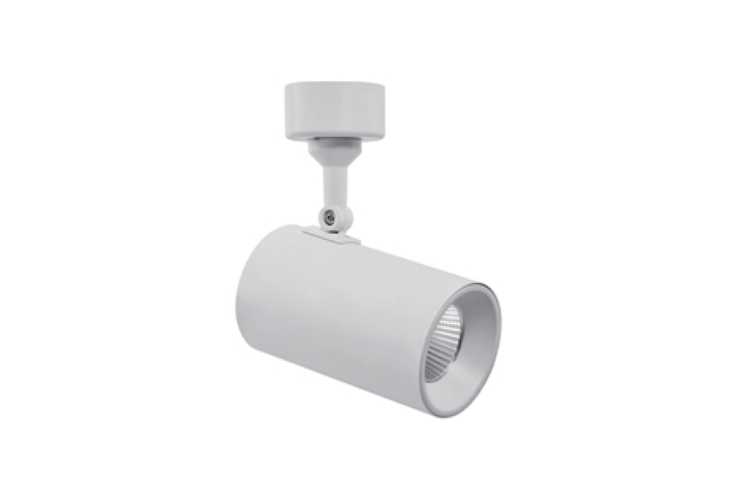

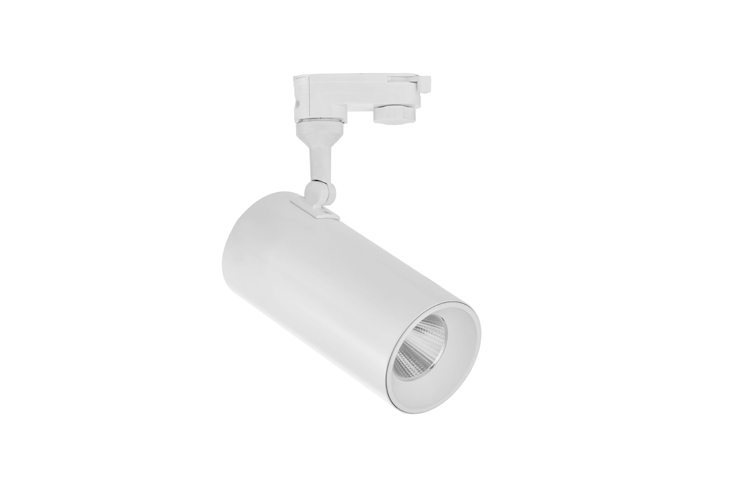

TENSAR-30W

TENSAR-30W
TENSAR-30W
D80xL140&175mm 30W Max
TRACK LIGHT

TRATY track light Feature:

  • Housing: die-cast aluminium with Anti-glare reflector and diffusor system made of PMMA
  • Wide Flood Light Distribution
  • Roated Through 350° and Tilted up to 90°.
  • Power Connection: Pole Terminal :

Technical Data

  • Luminaire Type-

    安裝方式

    Tipo de luminaria



    Track Mounted and Surface Mounted Type

    軌道燈具及明裝式燈具

    Tipo montado en riel y montado en superficie

  • Dimension-尺寸-Dimensión

    • DIA 80 x L140 mm
    • DIA 80 x L175 mm
  • QTY of LEDs-燈珠數量-CANT de LEDs

    1 pcs CREE LED Array

  • Input Voltage-輸入電壓-Voltaje de entrada

    AC220-240V 50/60HZ

  • Power Consumption Max-燈具功率

    Consumo de energía Max

    • 15W @ L140mm
    • 20W @ L140mm
    • 25W @ L175mm
    • 30W @ L175mm
  • LED Driver Type

    LED驅動款式

    Tipo de controlador LED



    Remote-type LED Driver--Constant Current LED Driver:

    Refer to LED driver specification 請參閱LED驅動器規格

    Consulte la especificación de controlador de LED

    1. ON/OFF Switch  AC220-240V 50/60HZ @ Integrated-type

    2. ELV Dimming Driver (5-100%) AC 100-120V 50/60Hz or AC 200-240V 50/60HZ

    3. 0 -10V Dimming Driver  AC100-240V 50/60HZ

    4. Dali Dimming Driver AC100-240V 50/60HZ

    5. DMX Driver AC100-240V 50/60HZ

    6. RDM Driver  AC100-240V 50/60HZ

    7. Emergency Backup >2 hours or >3 hours @ < 24 charger hours應急電池/Copia de seguridad de emergencia

  • LED Driver Features

    驅動特性

    Funciones del controlador de LED



    • POWER FACTOR : PF>0.90 @ Full Load
    • TOTAL HARMONIC DISTORTION: THD< 20%
    • LIFE HOUR : 50,000 Hours
  • Control Protocol-控制協議

    Protocolo de Control

    0-10V / Dali / DMX 512 / RDM / ZIGBEE Wireless Control

  • Beam Angle

    光束角

    ángulo de haz



    • 15° @ L140mm
    • 24° @ L140mm
    • 38° @ L140mm
    • 60° @ L140mm
    • 30° @ L175mm
    • 40° @ L175mm
  • Light Source Brand-光源品牌-Fuente de luz de marca

    CREE - ( Photobiological safety-IEC 62471 ‘Risk Group 1’ (low risk) )

  • "Lumen Maintenance LM-80 Reported by TM-21"@ 25°

    1. L90(10k) = 50,700 hrs

    2. L80(10k) > 63,500 hrs

    3. L70(10k) > 63,500 hrs

  • LED Life-LED壽命-La vida del LED

    >60,000 hours

  • Color Temperature -色溫

    Temperatura del color

    2700K / 3000K / 4000K / 5000K / 6500K

  • Color Rendering Index-顯色指數

    Índice de reproducción cromática

    90

  • Chromaticity Tolerance (initial Macadam)

    色度容差(初始Macadam)

    Tolerancia de cromaticidad (Macadam inicial)

    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy

    燈具效率

    La eficacia de la luminaria



    • 85 Lm/w(2700K),
    • 90 Lm/w(3000K),
    • 100 Lm/w(4000K),
    • 100 Lm/w(5000K),
    • 100 Lm/w(6500K),
  • LED Source Luminous Efficacy

    LED光源光效

    Fuente luminosa LED Eficacia



    • 110 Lm/w(2700K),
    • 115 Lm/w(3000K),
    • 120 Lm/w(4000K),
    • 125 Lm/w(5000K),
    • 130 Lm/w(6500K),
  • Housing materials-外殼材料

    Materiales de la carcasa

    Die-cast aluminum and acrylic

    壓鑄鋁和亞克力

    Fundición de aluminio y acrílico

  • Housing Color

    外殼顏色

    color de la carcasa



    Matte white / Matte black

    啞光白色 / 啞光黑色

    Blanco mate / Matte black

  • Ingress Protection-防護等級

    Protección de ingreso

    IP20 - (IEC 60529)

  • Environment-使用環境-medio ambiente

    Indoor

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

     -30 °C / +50 °C

  • Comply Testing Standard

    符合測試標準

    Cumplir el estándar de prueba

    LED Luminaires: IEC 60598-1 / IEC 60598-2-2 / Photometric data-IES format

    LED Driver: EN 55015 / IEC 61000-3-2 / IEC 61347-1 / IEC 61347-2-13 / IEC 61547

  • Certification-認證-Certificación

Specification Code

Example Product Code:
TENSAR-30W
TENSAR-30W
-
LED Driver Type

LED Driver Type

  • 15W
    15W @ L140mm
  • 20W
    20W @ L140mm
  • 25W
    25W @ L175mm
  • 30W
    30W @ L175mm
