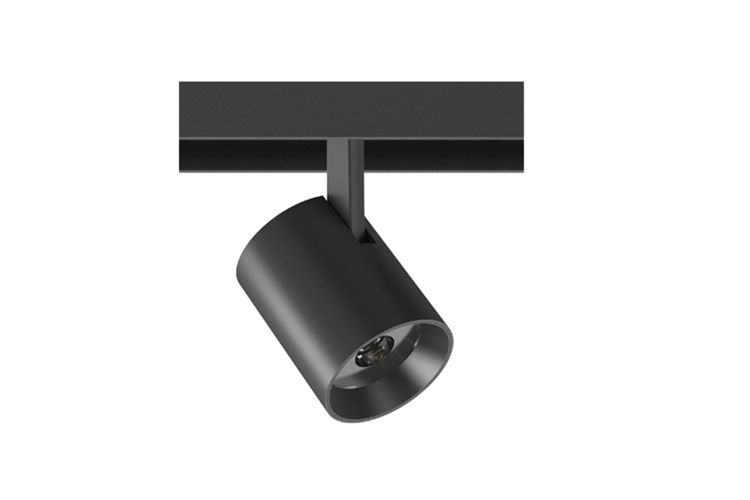

TERA

Max 20W DC48V MAGNETIC
LED TRACK LIGHT

LED track light. Housing: die-cast aluminium, powder-coated, designed as heat sink. PMMA Lens. URG <22,  Integrated-Type DC48V DALI driver. Magnetic track. Roated Through 350° and Tilted up to 90°.



Technical Data

  • Luminaire Type-安裝方式Tipo de luminaria



    Magnetic Track Mounted Type 磁吸式軌道燈Tipo montado en pista magnética

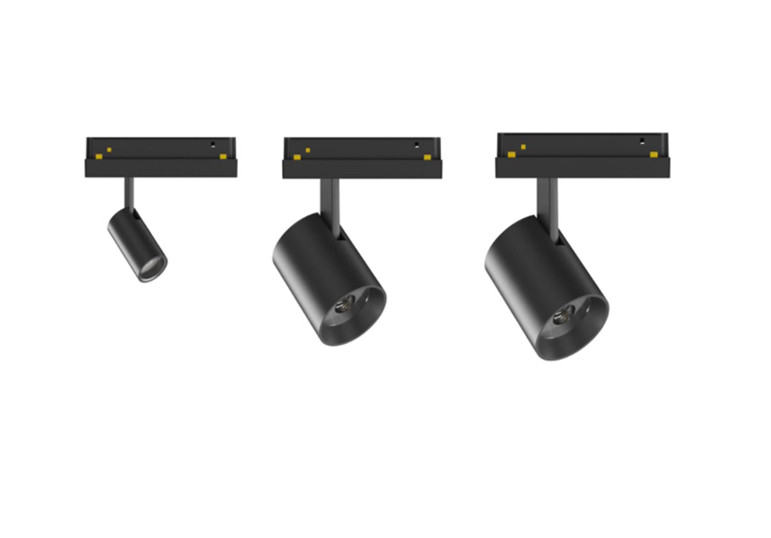

  • Dimension-尺寸-Dimensión

    • Dia 36 x L 66 mm      Dia 60 x L 80 mm         Dia 83 x L 102mm
  • QTY of LEDs-燈珠數量-CANT de LEDs

    1 pcs Citizen  LED Array

  • Input Voltage-輸入電壓-Voltaje de entrada

    DC48V

  • Power Consumption Max-燈具功率

    Consumo de energía Max

    • 6W  @ Dia 36 x L 66 mm
    • 10W@ Dia 60 x L 80 mm                             12W @ Dia 60 x L 80 mm
    • 18W @ Dia 83 x L 102mm                           20W @ Dia 83 x L 102mm                  22W @ Dia 83 x L 102mm
  • LED Driver Type

    LED驅動款式

    Tipo de controlador LED



    Integrated-type or Remote-type  LED Driver--Refer to LED driver specification 請參閱LED驅動器規格

    Consulte la especificación de controlador de LED

    1. Dali Dimming Driver with DC48V input

    2. DC48V

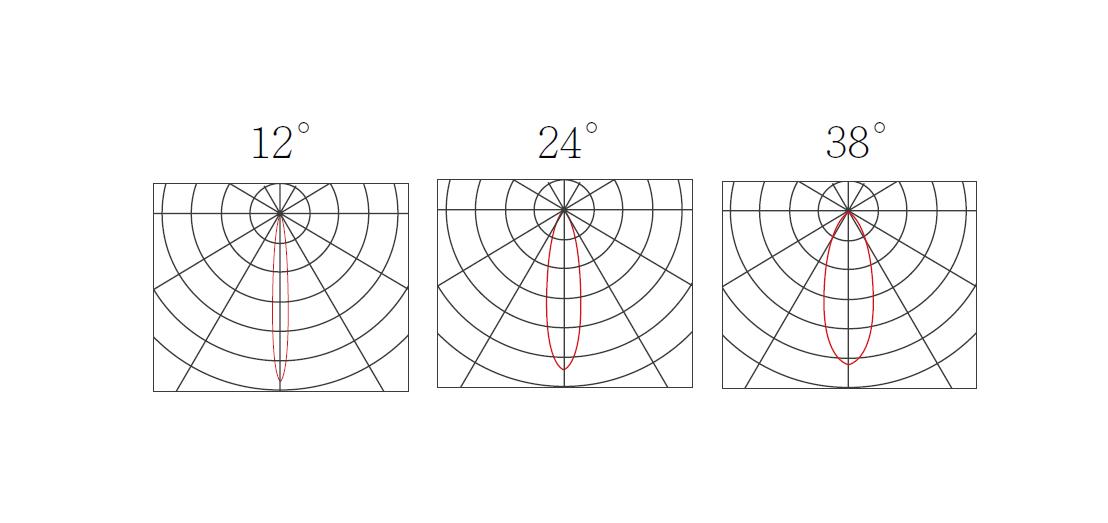

  • Beam Angle 光束角 ángulo de haz



    • 12°        24°        38°
  • Light Source Brand-光源品牌-Fuente de luz de marca

    CITIZEN  COB LED

  • "Lumen Maintenance LM-80 Reported by TM-21"

    L70(10k) > 60000 hrs

  • LED Life-LED壽命-La vida del LED

    >60,000 hours

  • Color Temperature -色溫

    Temperatura del color

    2700K / 3000K / 4000K / 5000K / 6500K

  • Color Rendering Index-顯色指數

    Índice de reproducción cromática

    >80

    >90

  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse



    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy燈具效率

    La eficacia de la luminaria

    • 100 Lm/w(2700K),       110 Lm/w(3000K),      120 Lm/w(4000K),
    • 120 Lm/w(5000K),       120 Lm/w(6500K),
  • LED Source Luminous Efficacy LED光源光效

    Fuente luminosa LED Eficacia

    • 130 Lm/w(2700K),       130 Lm/w(3000K),      140 Lm/w(4000K),
    • 140 Lm/w(5000K),       140 Lm/w(6500K),
  • Housing materials-外殼材料

    Materiales de la carcasa

    Die-cast aluminum and acrylic壓鑄鋁和亞克力

    Fundición de aluminio y acrílico

  • Housing Color

    外殼顏色

    color de la carcasa



    Powder Coating : Matte white / Matte black

    粉末塗料:啞光白色 / 啞光黑色

    Recubrimiento en Polvo: Blanco mate / Matte black

  • Ingress Protection-防護等級

    Protección de ingreso

    IP20

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

     -30 °C / +50 °C

  • Comply Testing Standard

    符合測試標準

    Cumplir el estándar de prueba

    LED Luminaires: IEC 60598-1 / IEC 60598-2-1

    LED Driver: EN 55015 / IEC 61000-3-2 / IEC 61347-1 / IEC 61347-2-13 / IEC 61547/ IEC62384

  • Certification-認證-Certificación

Specification Code

Example Product Code:
TERA-20W
TERA
-
Power Consumption

Power Consumption

  • 6W
    6W @ Dia 36mm
  • 10W
    10W@ Dia 60mm
  • 12W
    12W @ Dia 60mm
  • 18W
    18W @ Dia 83mm
  • 20W
    20W @ Dia 83mm
  • 22W
    22W @ Dia 83 x L 102mm

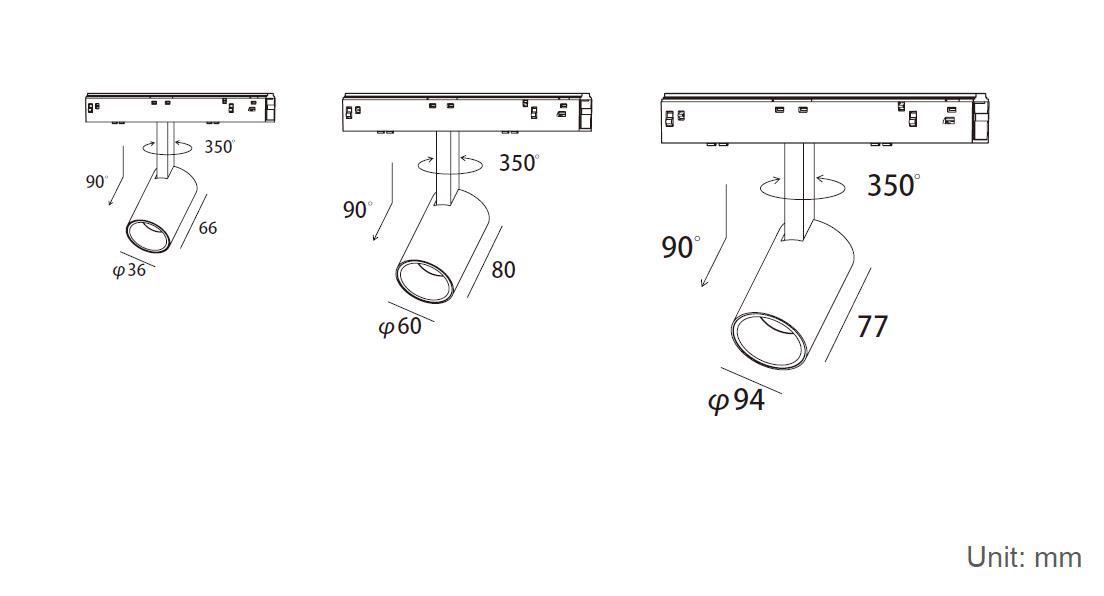

Technical Drawing
