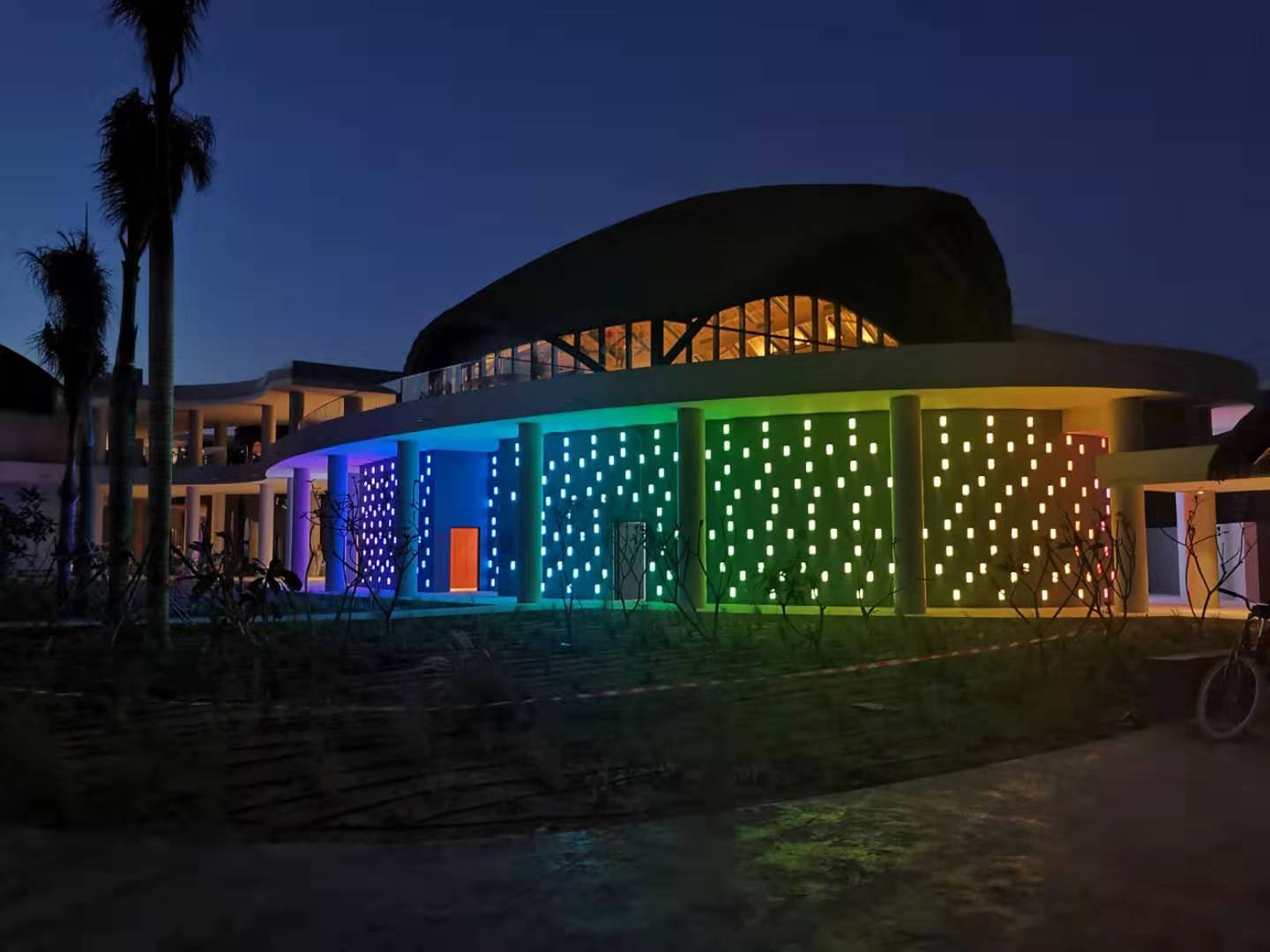

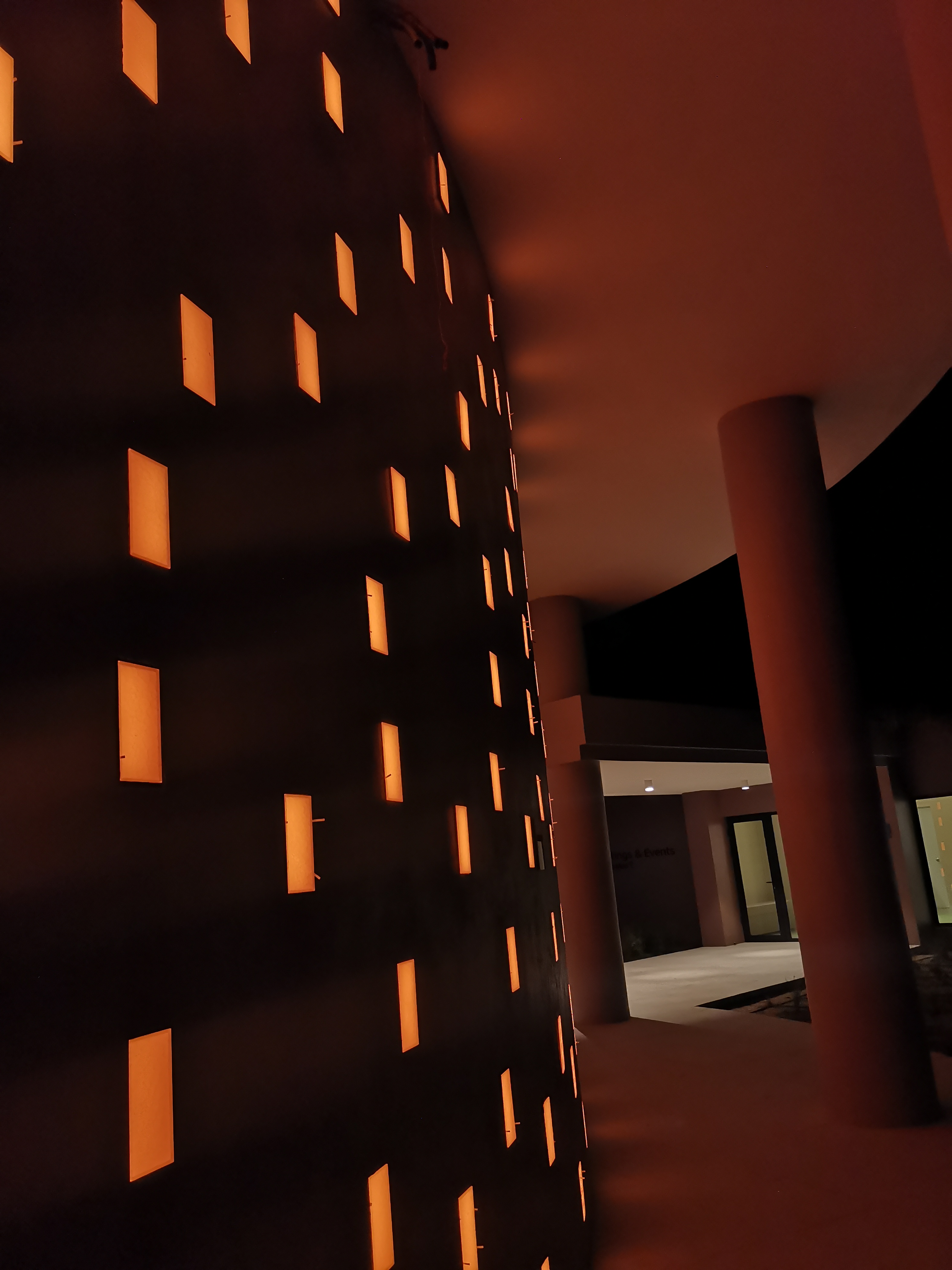

LABIYA

L100xW100xH70mm 3W IP67

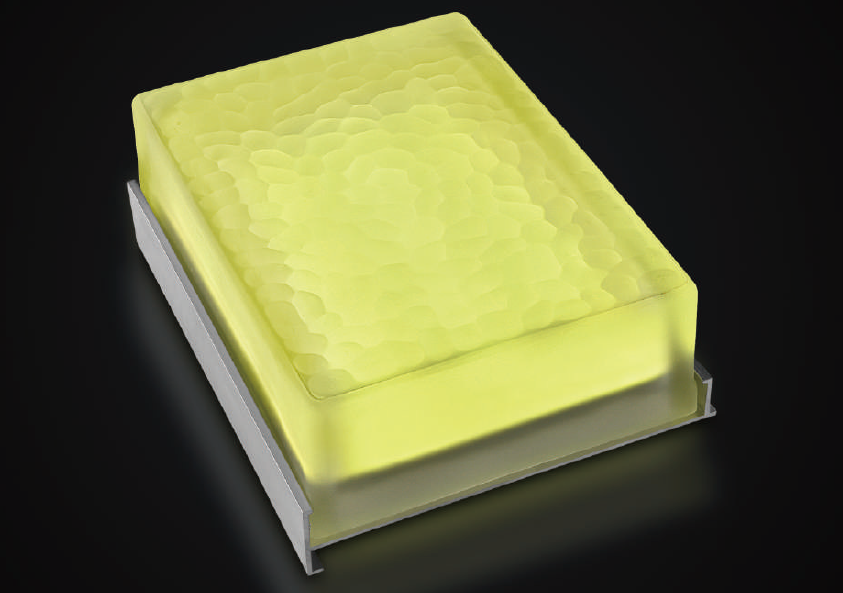

INGROUND LED Brick

LED in-ground luminaires with small dimensions for flush-mounting installation. The luminaire housing made of Die-cast aluminum body, high-strength tempered textured glass cover. It is able to be controlled by DMX and RDM. It’s as well a great alternative to urban furniture due to its IP67 and IK10 protection rating. Pressure load 2,000 kg

Technical Data

  • Luminaire Type安裝方式Tipo de luminaria

    Recessed In-Ground or Recessed Wall Mounted Type內嵌式地埋或墻燈

    Tipo empotrado en el suelo o empotrado en la pared

  • Power Consumption Max

    燈具功率

    Consumo de energía Max

    • 1W @ Mono Color Full On @ L:100mm x W: 100mm
    • 3W @ DMX512 Control  @ L:100mm x W: 100mm
    • 2W @ Mono Color Full On @ L:200mm x W: 100mm
    • 4W @ DMX512 Control @ L:200mm x W: 100mm
    • 3W @ Mono Color Full On @ L:200mm x W: 200mm
    • 6W @ DMX512 Control @ L:200mm x W: 200mm
    • 8W @ DMX512 Control @ L:1000mm x W: 36mm
    • 20W @ DMX512 Control @ L:1000mm x W: 206mm
    • 2W @ Mono Color Full On @ L:194mm x W: 153mm
    • 4W @ DMX512 Control @ L:194mm x W: 153mm
  • Input Voltage輸入電壓Voltaje de entrada

    • DC24V                            or                   DC24V + DMX512
  • LED Driver Type

    LED驅動款式

    Tipo de controlador LED

    Remote-type  LED Driver--Refer to LED driver specification 請參閱LED驅動器規格

    Consulte la especificación de controlador de LED

    1. ON/OFF Switch  AC220-240V 50/60HZ @ Integrated-type

    2. 1 -10V Dimming Driver  AC100-240V 50/60HZ

    3. Dali Dimming Driver AC100-240V 50/60HZ

  • Control Protocol控制協議Protocolo de Control

    0-10V / Dali / DMX 512 / RDM / ZIGBEE Wireless Control

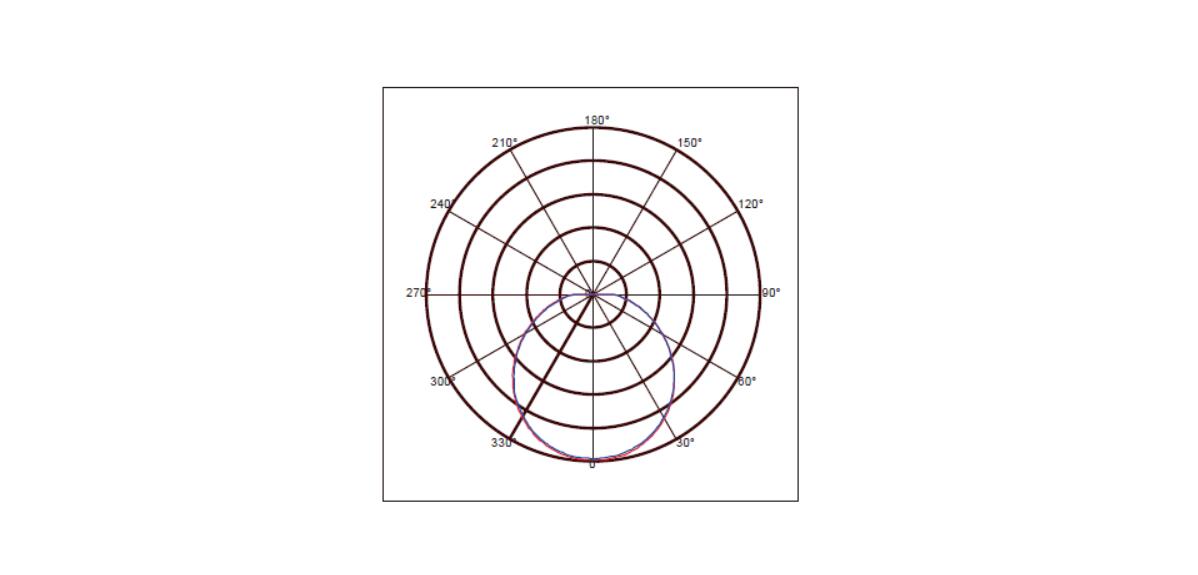

  • Beam Angle光束角ángulo de haz

    120°

  • Light Source Brand/光源品牌Fuente de luz de marca

    CREE

  • "Lumen Maintenance LM-80 Reported by TM-21"

     L90(10k) = 50,700 hrs / L80(10k) > 63,500 hrs /  L70(10k) > 63,500 hrs

  • LED Life/LED壽命La vida del LED

    >60,000 hours

  • Color Temperature / 色溫

    Temperatura del color

    2700K / 3000K / 4000K / 5000K / 6500K

    Mono Color : RED, AMBOR, GREEN, BLUE.

    Multi-color : RGB      RGBW

  • Color Rendering Index/顯色指數

    Índice de reproducción cromática

    • >80
    • >90
  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse

    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy燈具效率

    La eficacia de la luminaria

    • 40 Lm/w(2700K),   40 Lm/w(3000K),   50 Lm/w(4000K),
    • 55 Lm/w(5000K),   55 Lm/w(6500K),

    MONO Color : 30Lm/w RED , 35 Lm/w GREEN ;    15Lm/w BLUE,      30Lm/w Ambor

    Multi-Color : 30Lm/w RGB    40Lm/w RGBW

  • LED Source Luminous Efficacy LED光源光效

    Fuente luminosa LED Eficacia

    • 100 Lm/w(2700K),    100 Lm/w(3000K),    110 Lm/w(4000K),
    • 120 Lm/w(5000K),     120 Lm/w(6500K),

    MONO Color :  90Lm/w RED , 100 Lm/w GREEN ;    40Lm/w BLUE,      90Lm/w Ambor

    Multi-Color : 90Lm/w RGB    110Lm/w RGBW

  • Housing materials/外殼材料

    Materiales de la carcasa

    Die-cast aluminum body, high-strength tempered textured glass cover

    壓鑄鋁和高強度鋼化玻璃面罩

    Cuerpo de aluminio fundido a presión, cubierta de vidrio texturizado templado de alta resistencia

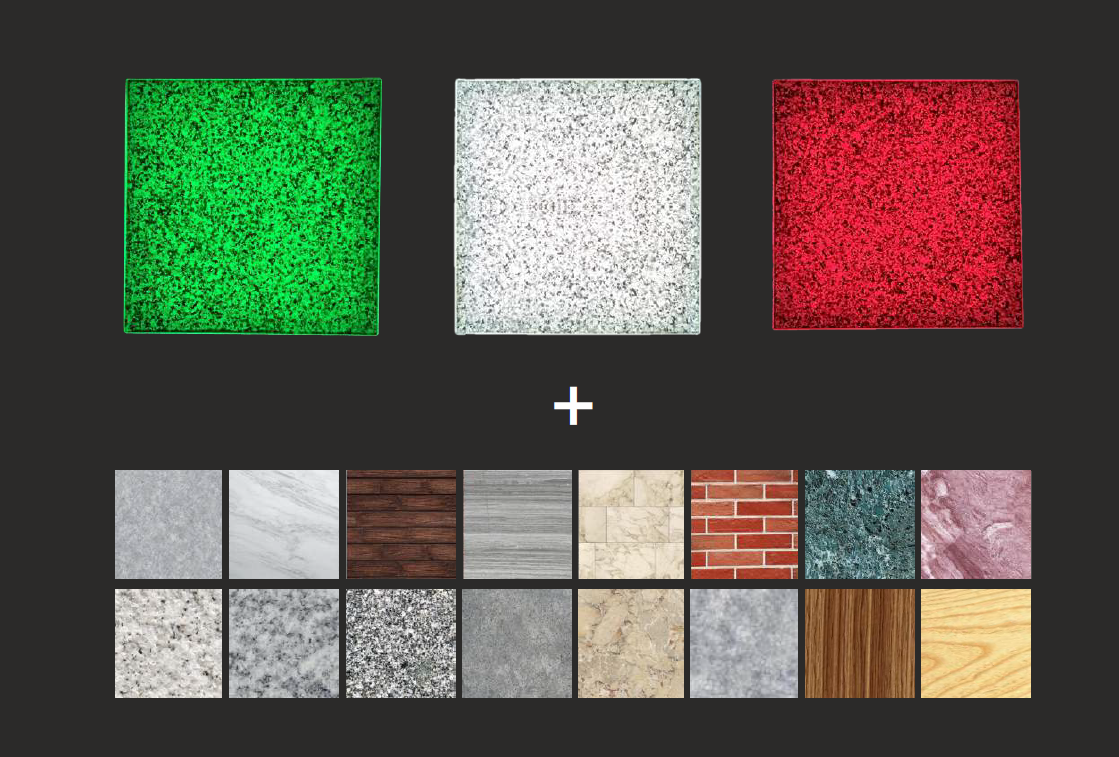

  • Housing Patten / 外殼顏色

    Color de la carcasa

    • Frosted Glass  / 磨砂玻璃 / Vidrio escarchado
    • Patterned Glass /圖案玻璃/ Vidrio estampado
    • Water Patterned Glass / 水紋玻璃 / Vidrio estampado al agua

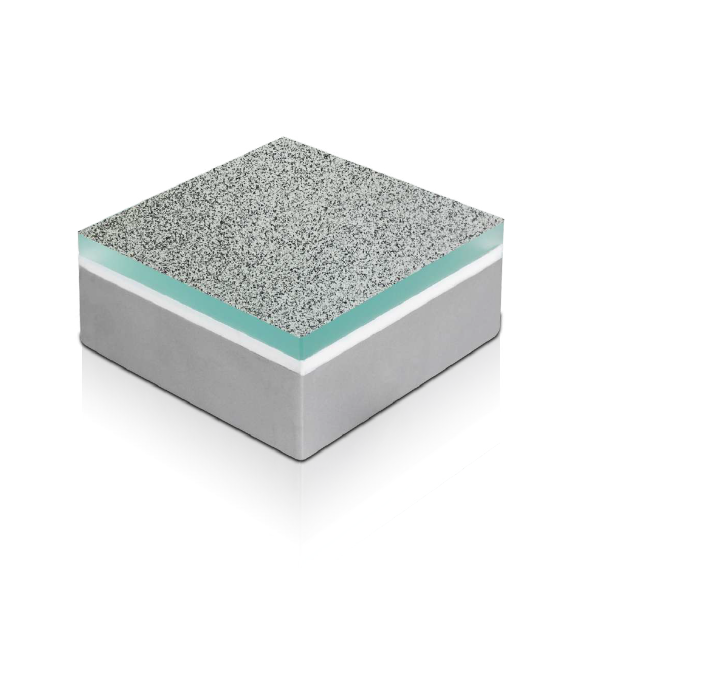

    • Granite Type A / A型花崗岩 / Granito tipo A
    • Granite Type B / B型花崗岩 / Granito tipo B
    • Granite Type C / C型花崗岩 / Granito tipo C
    • Wood Grain Type A / A型木紋 / Grano de madera tipo A
    • Wood Grain Type B / B型木紋 / Grano de madera tipo B
    • Wood Grain Type C / C型木紋 / Grano de madera tipo C
  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

    -30 °C / +50 °C



  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Mech impact protection 機械衝擊保護

    Protección contra impactos mecánicos

    IK10

  • Ingress Protection/ 防護等級

    Protección de ingreso

    IP67

  • Pressure load 壓力負荷 Carga de presión

    2,000 kg (~20 kN)

  • Dimension/尺寸 Dimensión

    Refer to Technical Drawing / 參考技術圖紙 / Consulte el dibujo técnico.

  • Comply Testing Standard符合測試標準

    Cumplir el estándar de prueba

    LED Luminaires: IEC 60598-1 / IEC 60598-2-13 /  IEC TR62778 IEC62471 (RG1); IEC 62031;  EN62493 RoHS

    LED Driver: IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2;

                               IEC/EN 61000-3-3;IEC/EN61574;EN 55015

  • Certification-認證-Certificación

Specification Code

Example Product Code:
LABIYA-3W
LABIYA-
-
Power Consumption

Power Consumption

  • 1W
    1W @ Mono Color Full On @ L:100mm x W: 100mm
  • 3W
    3W@ DMX512 Control @ L:100mm x W: 100mm
  • 2W
    2W @ Mono Color Full On @ L:200mm x W: 100mm
  • 4W
    4W @ DMX512 Control @ L:200mm x W: 100mm
  • 3W
    3W @ Mono Color Full On @ L:200mm x W: 200mm
  • 6W
    6W @ DMX512 Control @ L:200mm x W: 200mm
  • 8W
    8W @ DMX512 Control @ L:1000mm x W: 36mm
  • 20W
    20W @ DMX512 Control @ L:1000mm x W: 206mm
  • 2W
    2W @ Mono Color Full On @ L:194mm x W: 153mm
  • 4W
    4W @ DMX512 Control @ L:194mm x W: 153mm

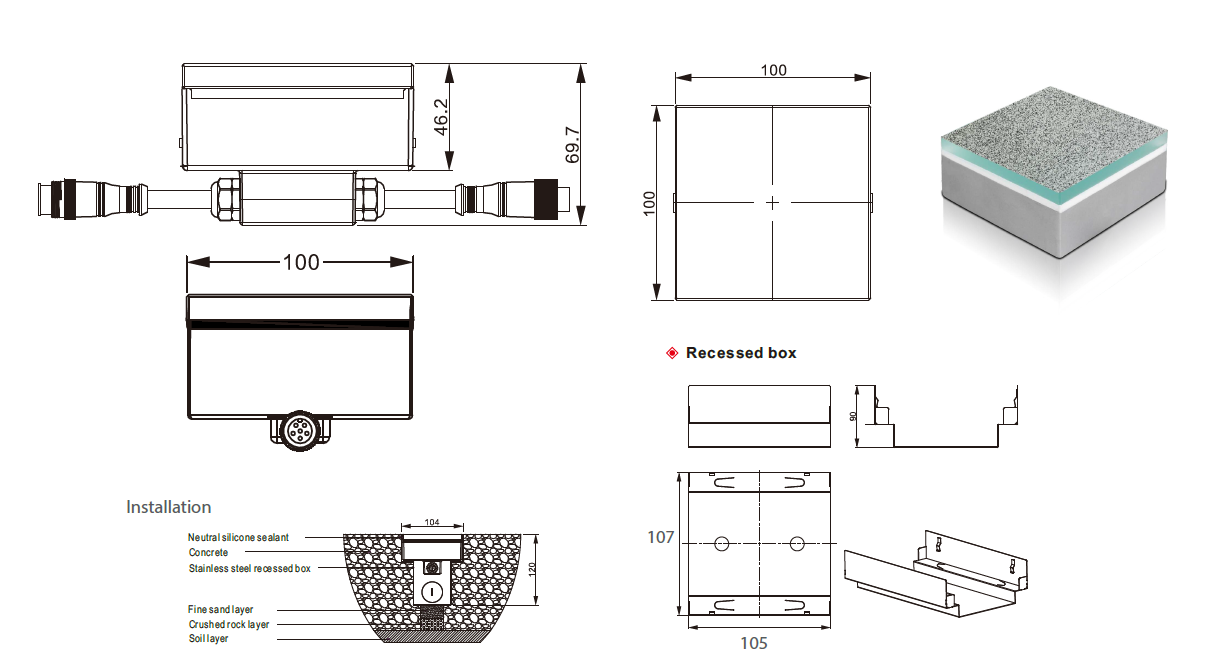

Technical Drawing

Product Download Tab

Data Sheet

Technical Drawing

LABIYA Installation Menu V2
