PACIFIC

6W to 36W IP65
UP AND DOWN WALL LIGHT

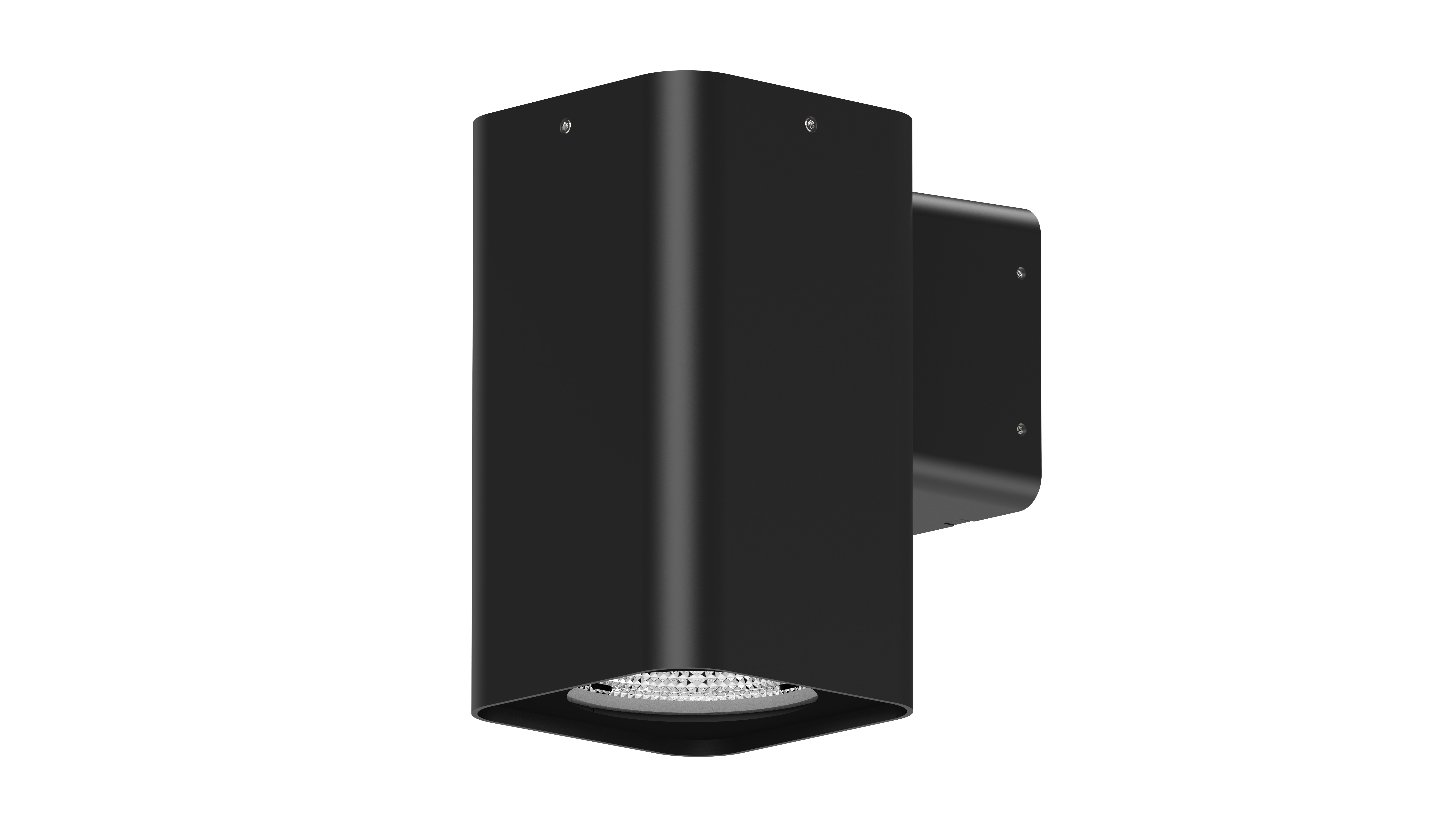

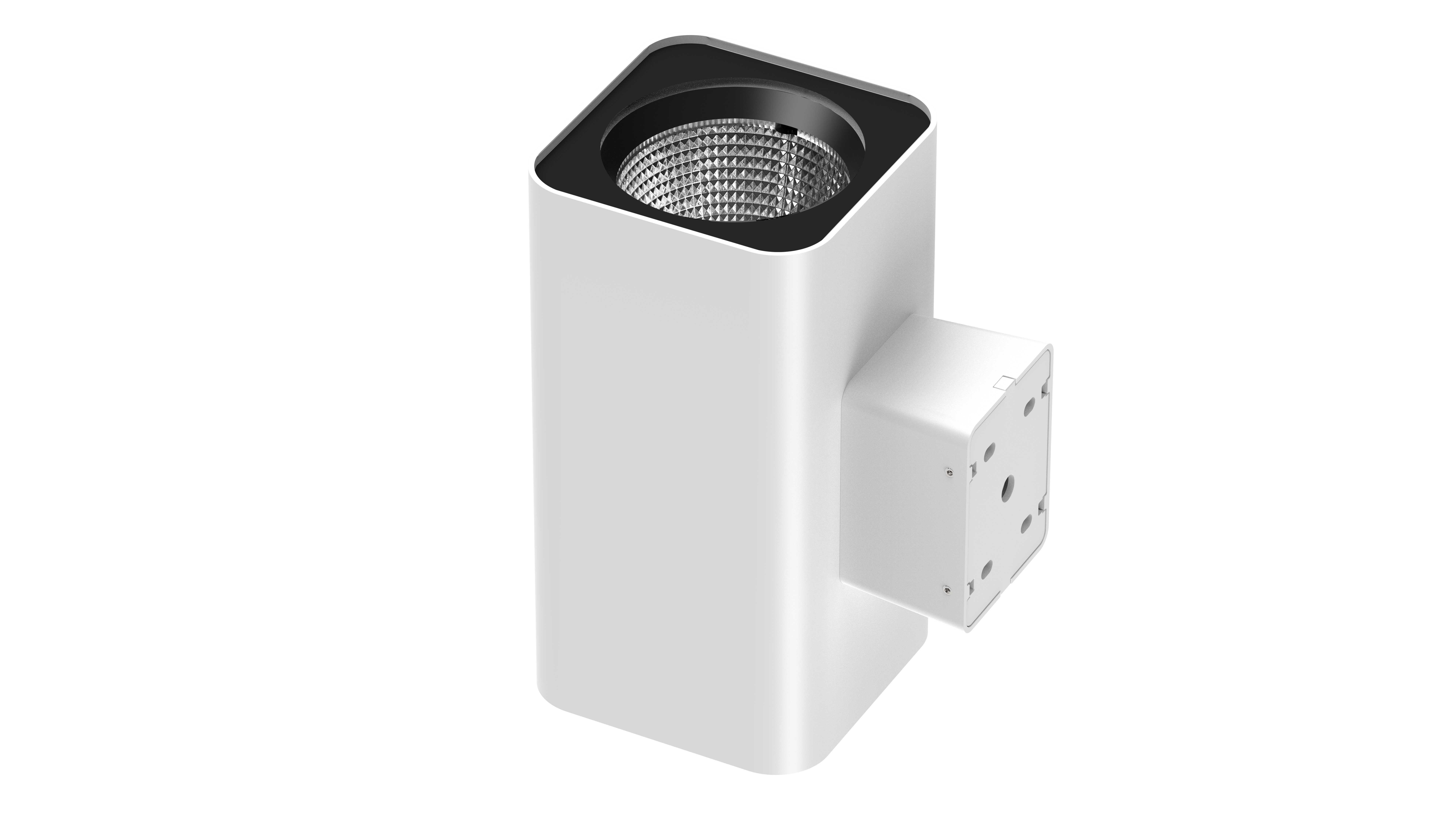

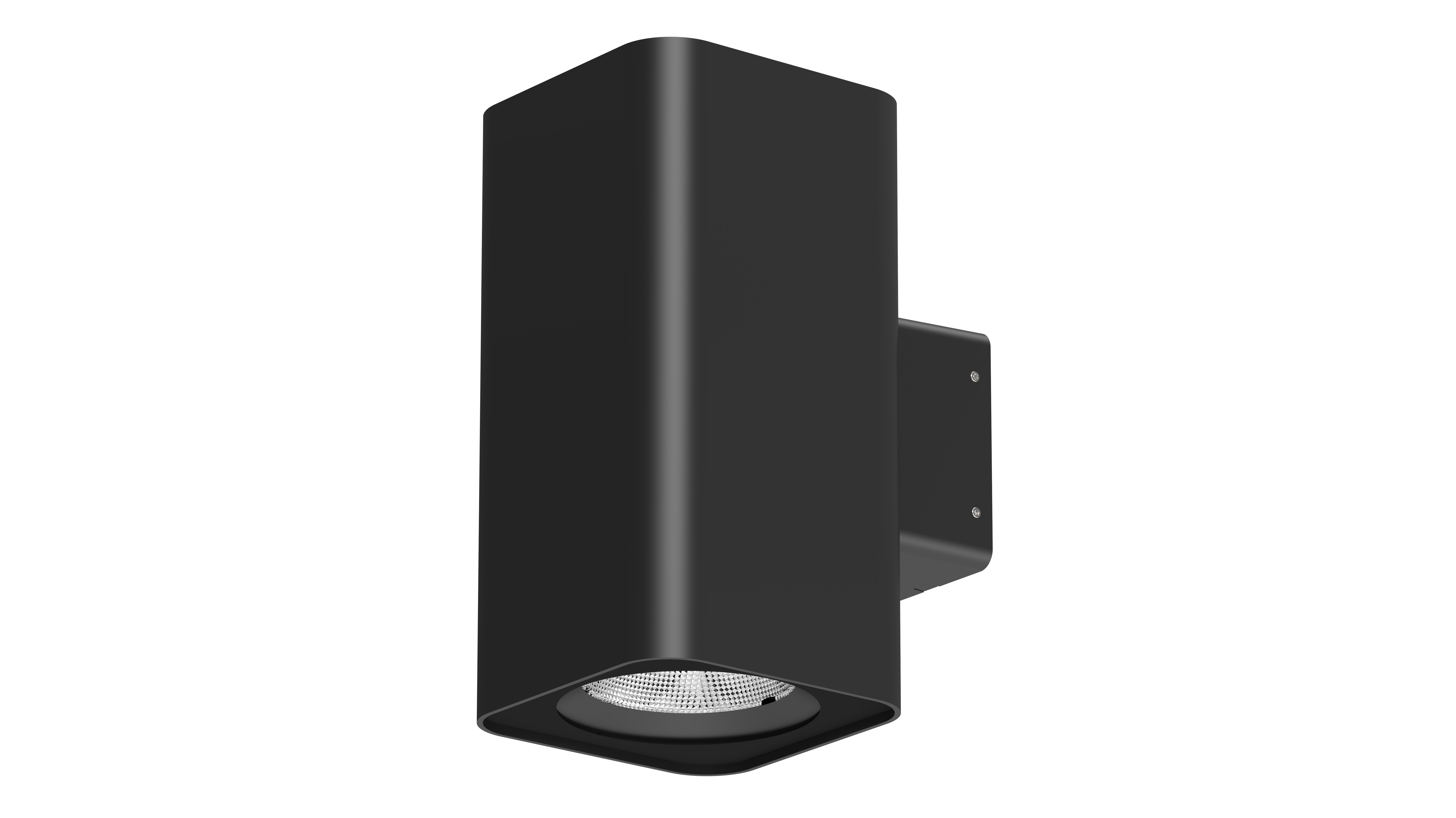

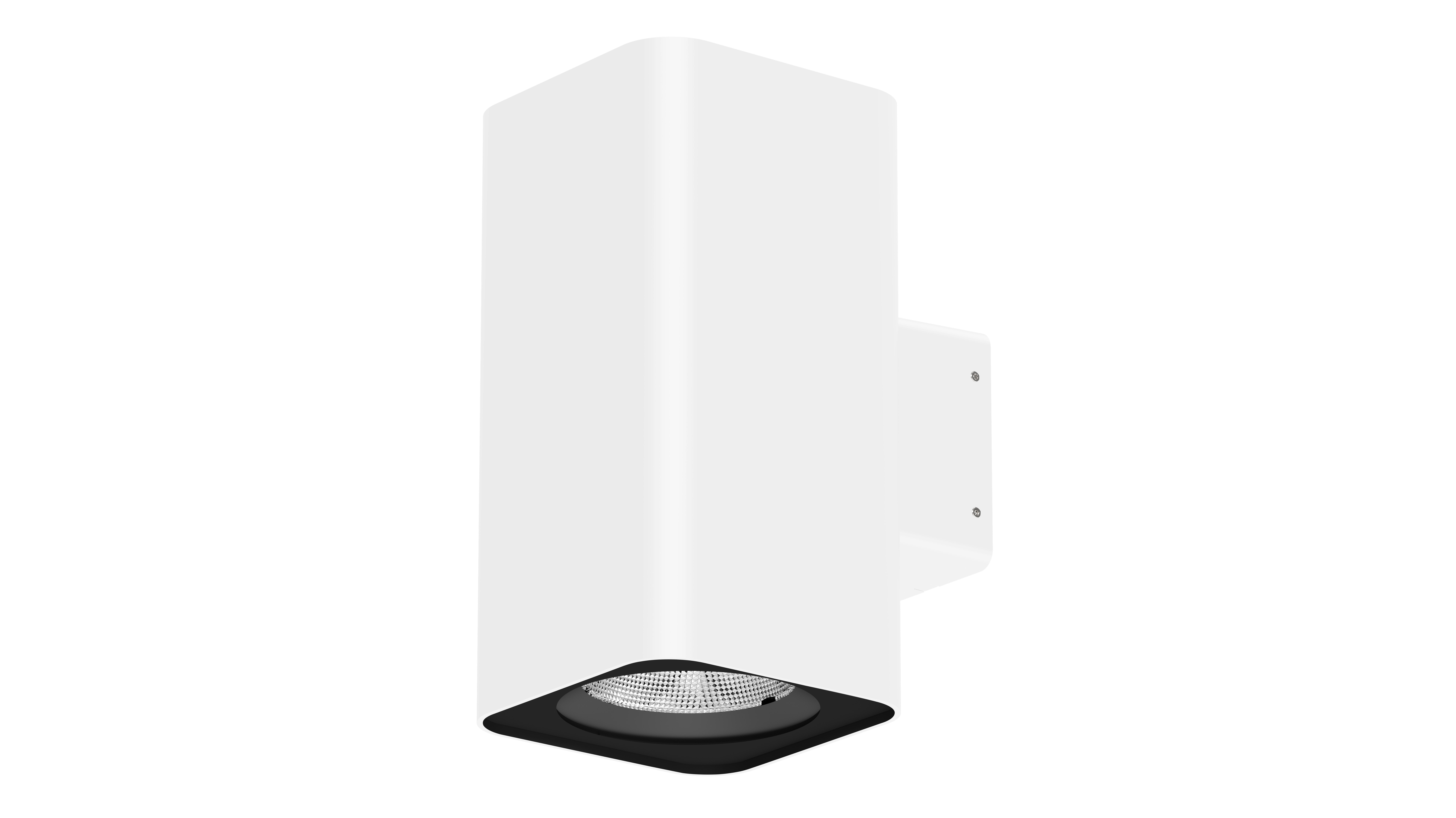

LED OUTDOOR WALL MOUNTED UP AND DOWN LIGHT.

Housing: die-cast aluminium, powder-coated, designed as heat sink.

Anti-glare reflector and diffusor system made of  tempered glass.

Ingress protection: IP65.

Technical Data

  • Installation method / 安裝方式 / Metodo de instalacion

    Wall Mounted Type - 壁掛式燈具 - Tipo montado en la pared

  • Dimension-尺寸-Dimensión

    Up  or  Down Light :

    86 x 86 x H: 150 (D:136)mm   or    105 x 105 x H: 170x (D:165)mm

    Up and Down Light:

    86 x 86 x H: 200 x(D:136)mm   or   105 x 105 x H: 220 x (D:165)mm

  • Input Voltage-輸入電壓-Voltaje de entrada

    AC 220-240V 50/60HZ

  • Power Consumption Max-燈具功率

    Consumo de energía Max

    Up  or  Down Light :

    86 x 86 x H: 150 (D:136)mm     :     6W       8W     10W    12W

    105 x 105 x H: 170x (D:165)mm   :  15 W    18W     20W

    Up and Down Light:

    86 x 86 x H: 200 x (D:136)mm    :   12W (2x6W)      16W (2x8W)

    105 x 105 x H: 220 x (D:165)mm  : 24W(2x12W)     30W (2x15W)

  • LED Driver Type

    LED驅動款式

    Tipo de controlador LED



    Integrated-type LED Driver--Refer to LED driver specification 請參閱LED驅動器規格

    Consulte la especificación de controlador de LED

    1. ON/OFF Switch  AC220-240V 50/60HZ

    2. 0/1 -10V Dimming Driver  AC220-240V 50/60HZ

    3. DALI Dimming Driver AC220-240V 50/60HZ

  • LED Driver Features驅動特性

    Funciones del controlador de LED

    POWER FACTOR : PF>0.90

    TOTAL HARMONIC DISTORTION: THD< 20%

  • Control Protocol-控制協議

    Protocolo de Control

    0/1-10V / DALI

  • Beam Angle光束角ángulo de haz



    12°      24°     36°    45°     60°

  • Light Source Brand-光源品牌-Fuente de luz de marca

    CREE   COB

  • "Lumen Maintenance LM-80 Reported by TM-21"

    L70 > 54,000 hrs

  • LED Life-LED壽命-La vida del LED

    >100,000 hours

  • Color Temperature -色溫

    Temperatura del color

    2700K / 3000K / 4000K/ 6500K

  • Color Rendering Index-顯色指數

    Índice de reproducción cromática

    >90

  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse

    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy燈具效率

    La eficacia de la luminaria

    85 Lm/w(2700K)     90 Lm/w(3000K)     100Lm/w(4000K)      110Lm/w(6500K)

  • LED Source Luminous Efficacy  LED光源光效

    Fuente luminosa LED Eficacia

    130 Lm/w(2700K),     140 Lm/w(3000K),   150 Lm/w(4000K),     150 Lm/w(6500K),

  • Housing materials-外殼材料

    Materiales de la carcasa

    Die-cast aluminum and tempered glass壓鑄鋁和鋼化玻璃

    Fundicion de aluminio y vidrio templado

  • Housing Color外殼顏色

    color de la carcasa

    Powder Coating :Black RAL9005  / White RAL9003 / Silver Grey RAL9006

    粉末塗料:黑色 RAL9005/ 白色RAL9003 / 銀色RAL9006

    Recubrimiento en Polvo: Negro

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

    -20 °C / +50 °C

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~100%, non-condensing-不結霜

    sin condensación

  • Ingress Protection-防護等級

    Protección de ingreso

    IP65

  • Mech impact protection 機械衝擊保護

    Protección contra impactos mecánicos

    IK08

  • Comply Testing Standard

    符合測試標準

    Cumplir el estándar de prueba

    LED Luminaries:  EN 60598-1;EN 60598-2-1; IEC TR62778 IEC62471 ; IEC 62031; RoHS

    LED Driver:          IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2;

                                 IEC/EN 61000-3-3;IEC/EN61574;EN 55015

  • Certification-認證-Certificación

Specification Code

Example Product Code:
PACIFIC-18W
PACIFIC-
-
Power Consumption

Power Consumption

  • 6W
    1x6W @ 86 x 86 x H: 150 (D:136)mm Up or Down Light
  • 8W
    1x8W @ 86 x 86 x H: 150 (D:136)mm Up or Down Light
  • 10W
    1x10W @ 86 x 86 x H: 150 (D:136)mm Up or Down Light
  • 12W
    1x12W @ 86 x 86 x H: 150 (D:136)mm Up or Down Light
  • 15W
    1x15W @ 105 x 105 x H: 170 (D:165)mm Up or Down Light
  • 18W
    1x18W @ 105 x 105 x H: 170 (D:165)mm Up or Down Light
  • 20W
    1x20W @ 105 x 105 x H: 170 (D:165)mm Up or Down Light
  • 12W
    12W (2x6W)@86 x 86 x H: 200 x (D:136)mm Up and Down Light
  • 16W
    16W (2x8W)@86 x 86 x H: 200 x (D:136)mm Up and Down Light
  • 24W
    24W (2x12W)@105 x 105 x H: 220 x (D:165)mm Up and Down Light
  • 30W
    30W (2x15W)@105 x 105 x H: 220 x (D:165)mm Up and Down Light
