120W Max IP65

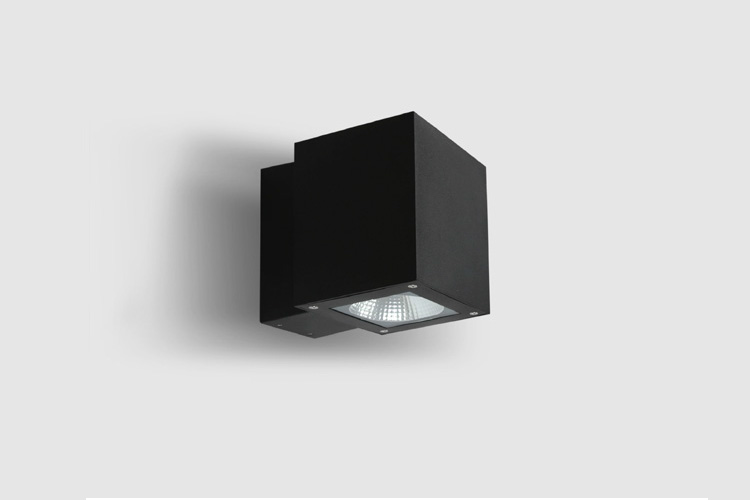

UP AND DOWN WALL LIGHT

LED OUTDOOR WALL MOUNTED UP AND DOWN LIGHT.

Housing: Extrusion aluminium housing with corrosion -resistance powder coating and die-cast aluminium cover.

Anti-glare and high purity anodized aluminum reflector to distribute comfortable light.

Tempered and safe glass and Screw-Less installation.

LED module: high-power CREE LEDs Array, CRI>80, LM-80 performance approval >50,000 hours.

Integrated-Type ELV , 0-10V, DALI, DMX and RDM LED constant current control gear.

Technical Data

  • Luminaire Type-安裝方式-Tipo de luminaria

    Wall Mounted Type-壁掛式燈具-Tipo montado en la pared

  • Dimension-尺寸-Dimensión

    • W: 80 x L: 80 x  H: 100 mm         W: 80 x L: 80 x  H: 150 mm         W: 80 x L: 80 x  H: 200 mm
    • W: 100 x L: 100 x  H: 100 mm     W: 100 x L: 100 x  H: 150 mm     W: 100 x L: 100 x  H: 200 mm
    • W: 150 x L: 150 x  H: 150 mm     W: 150 x L: 150 x  H: 200 mm     W: 150 x L: 150 x  H: 250 mm
    • W: 150 x L: 150 x  H: 300 mm     W: 150 x L: 150 x  H: 400 mm     W: 150 x L: 150 x  H: 500 mm
    • W: 200 x L: 200 x  H: 200 mm     W: 200 x L: 200 x  H: 250 mm     W: 200 x L: 200 x  H: 300 mm
    • W: 200 x L: 200 x  H: 400 mm     W: 200 x L: 200 x  H: 600 mm
    • More detail, refer to technical drawing
  • QTY of LEDs-燈珠數量-CANT de LEDs

    1 pcs CREE LED COB  Array for Up or Down Light

    2 pcs CREE LED COB  Array  for Up and  Down Light

  • Input Voltage-輸入電壓-Voltaje de entrada

    AC220-240V 50/60HZ

  • Power Consumption Max-燈具功率

    Consumo de energía Max

    • 1 x 5W    1 x 10W    1 x 15W    1 x 20W    1 x 30W     1 x 40W    1 x 60W
    • 2 x 5W    2 x 8W      2 x 15W    2 x 20W    2 x 30W     2 x 40W    2 x 60W
    • More detail, refer to technical drawing



  • LED Driver Type

    LED驅動款式

    Tipo de controlador LED



    Integrated-type LED Driver--Refer to LED driver specification 請參閱LED驅動器規格

    Consulte la especificación de controlador de LED

    1. ON/OFF Switch  AC220-240V 50/60HZ

    2. ELV Dimming Driver (5-100%) AC 100-120V 50/60Hz or AC 200-240V 50/60HZ

    3. 0 -10V Dimming Driver  AC100-240V 50/60HZ

    4. Remoted Dali Dimming Driver AC100-240V 50/60HZ

    5. Remoted DMX Driver AC100-240V 50/60HZ

    6. Remoted RDM Driver  AC100-240V 50/60HZ

    7. Remoted Emergency Backup >2 hours or >3 hours 應急電池/Copia de seguridad de emergencia

  • Control Protocol-控制協議

    Protocolo de Control

    0-10V / Dali / DMX 512 / RDM / ZIGBEE Wireless Control

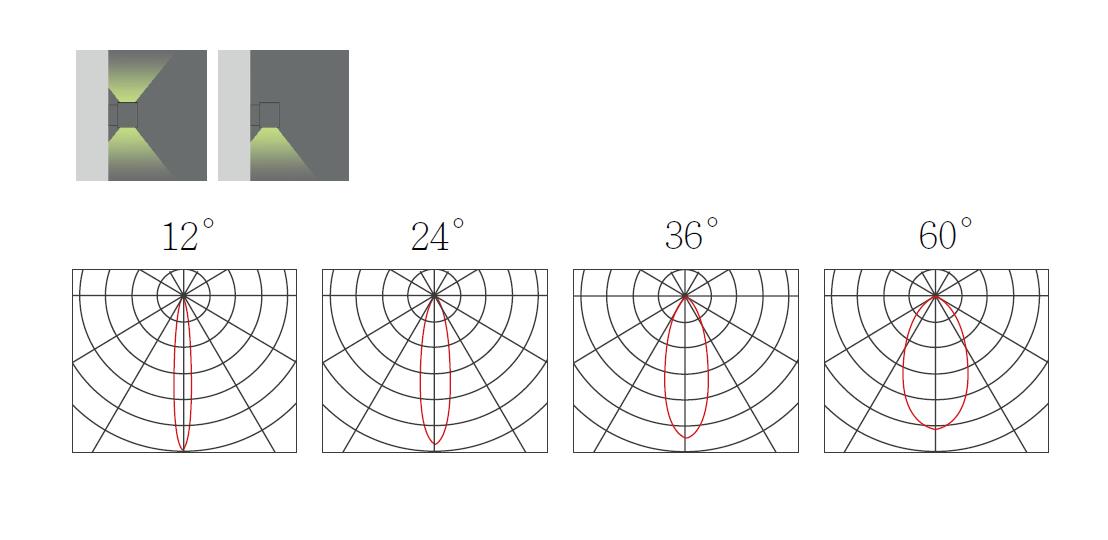

  • Beam Angle   光束角   ángulo de haz

    12°        24°        36°        60°

  • Light Source Brand-光源品牌-Fuente de luz de marca

    CREE - ( Photobiological safety-IEC 62471 ‘Risk Group 1’ (low risk) )

  • Photobiological safety-IEC 62471 /  of Luminaire

    光生物安全檢驗(IEC/EN 62471) 结果:

    Seguridad fotobiológica-IEC 62471

    Risk Group 1  (RG1)

    1 類危險(低危)

    Grupo de riesgo 1

  • "Lumen Maintenance LM-80 Reported by TM-21"

    1. L90(10k) = 50,700 hrs

    2. L80(10k) > 63,500 hrs

    3. L70(10k) > 63,500 hrs

  • LED Life-LED壽命-La vida del LED

    >60,000 hours

  • Color Temperature -色溫

    Temperatura del color

    2700K / 3000K / 4000K / 5000K / 6500K

  • Color Rendering Index-顯色指數

    Índice de reproducción cromática

    • > 80
    • > 90
  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse

    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy  燈具效率

    La eficacia de la luminaria

    • 90 Lm/w(2700K),     90 Lm/w(3000K),    95 Lm/w(4000K),
    • 100 Lm/w(5000K),     100 Lm/w(6500K),
  • LED Source Luminous Efficacy  LED光源光效

    Fuente luminosa LED Eficacia

    • 120 Lm/w(2700K),     120 Lm/w(3000K),     125 Lm/w(4000K),
    • 130 Lm/w(5000K),     130 Lm/w(6500K),
  • Housing materials-外殼材料

    Materiales de la carcasa

    Die-cast aluminum  & Clear Tempered glass lampshade

    壓鑄鋁和透明鋼化玻璃燈罩

    Pantalla de aluminio fundido a presión y vidrio templado transparente

  • Housing Color外殼顏色

    color de la carcasa



    UV resistant Powder Coating :Matte Black RAL 9005 / Matte White RAL 9003 / Matte GrayRAL 9006

    抗紫外線粉末塗料:啞光黑色燈身 RAL 9005 / 啞光白色燈身 RAL9003  / 啞光灰色燈身 RAL 9006

    Resistente a los rayos UV Recubrimiento en Polvo: Matte Black RAL 9005 / Matte Blanco RAL 9003 / Gris Mate RAL 9006

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

    -30 °C / +50 °C

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Ingress Protection-防護等級

    Protección de ingreso

    IP65 - (IEC 60529)

  • Mech impact protection 機械衝擊保護

    Protección contra impactos mecánicos

    IK08

  • Comply Testing Standard

    符合測試標準

    Cumplir el estándar de prueba

    LED Luminaries:  EN 60598-1;EN 60598-2-1; IEC TR62778 IEC62471 ; IEC 62031; RoHS

    LED Driver:          IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2;

                                 IEC/EN 61000-3-3;IEC/EN61574;EN 55015

  • Certification-認證-Certificación

Specification Code

Example Product Code:
WIBBY-120W
WIBBY
-
Power Consumption

Power Consumption

  • 5W
    1 x 5W
  • 10W
    1 x 10W
  • 15W
    1 x 15W
  • 20W
    1 x 20W
  • 30W
    1 x 30W
  • 40W
    1 x 40W
  • 60W
    1 x 60W
  • 10W
    2 x 5W @ Up and down light
  • 16W
    2 x 8W @ Up and down light
  • 30W
    2 x 15W @ Up and down light
  • 40W
    2 x 20W @ Up and down light
  • 60W
    2 x 30W @ Up and down light
  • 80W
    2 x 40W @ Up and down light
  • 120W
    2 x 60W @ Up and down light

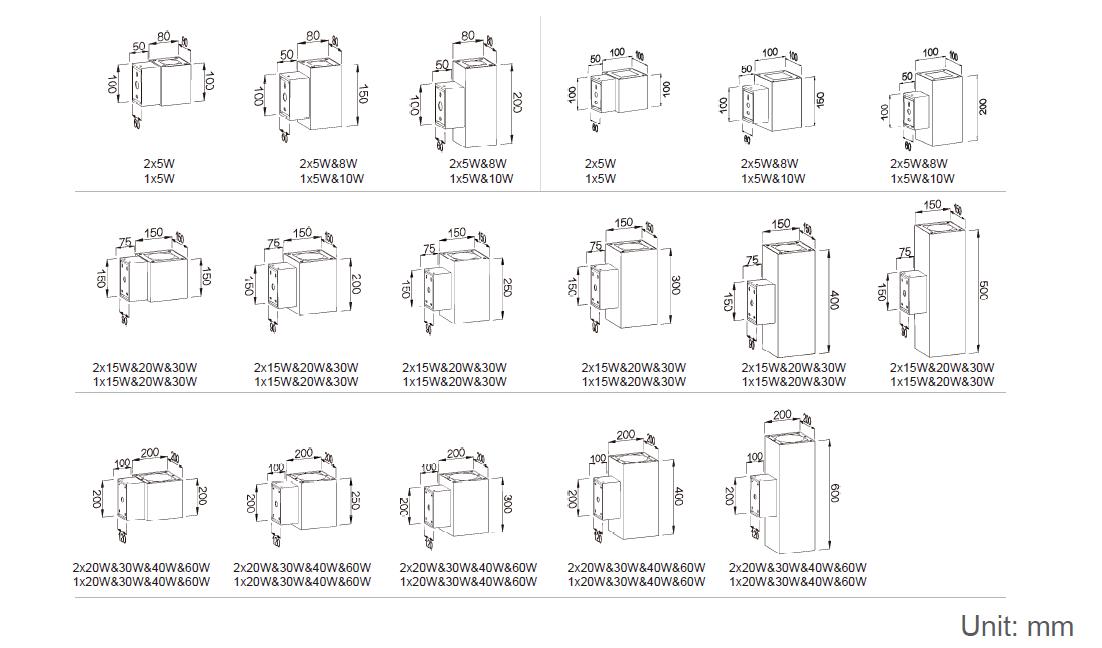

Technical Drawing
