WAYAR

W:52xH:88xL:---mm 11W-88W IP67

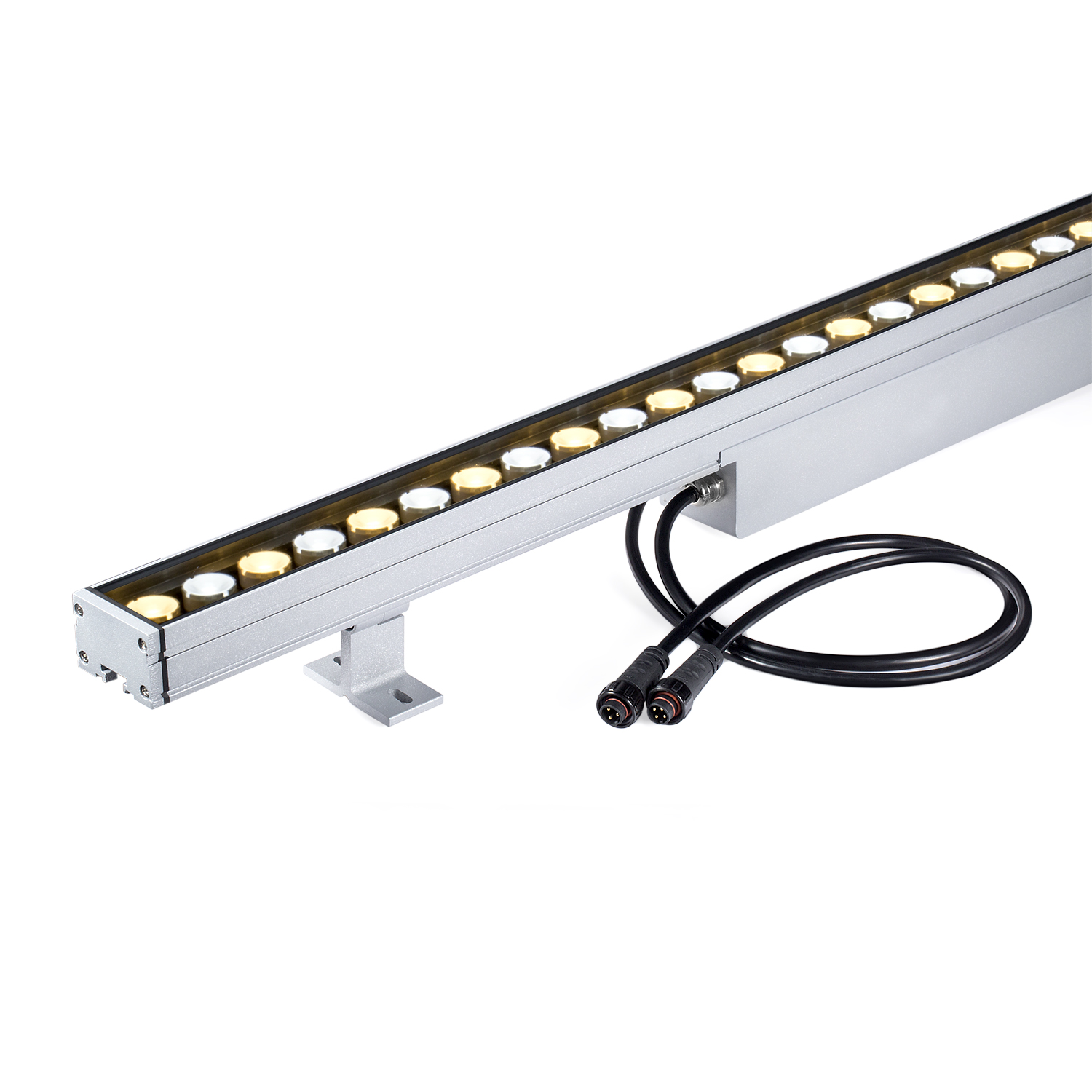

LED WALL WASHER

LED WALL WASHER is a outdoor fixture with RGB , RGBW or MONO color for media façade application. Made by Die-cated  aluminium & Temper Glass. House finished with  UV Resistant powder coating for Anti-corrosion Protection. High-level mechanical impact protection IK08 and IP67 Ingress Protection.

Technical Data

  • Luminaire Type/ 安裝方式

    Tipo de luminaria

    Surface Mount and Adjustable Type-Adjustment Options ±90 tilt

    明裝±90度可調安裝腳

    Tipo mount en superficie y ajustable

  • Power Consumption Max

    燈具最大功率

    Consumo de energía Max

    • 11W @  L: 305mm @ 9 LEDs
    • 13W @  L: 305mm @ 9 LEDs
    • 22W @  L: 610mm  @ 18 LED
    • 25W @  L: 610mm  @ 18 LED
    • 28W @  L: 915mm  @ 27 LEDs or   @  L: 1220mm @ 36 LEDs
    • 33W @  L: 915mm  @ 27 LEDs or   @  L: 1220mm @ 36 LEDs
    • 38W @ L: 915mm  @ 27 LEDs or   @  L: 1220mm @ 36 LEDs
    • 44W @ L: 915mm  @ 27 LEDs or   @  L: 1220mm @ 36 LEDs
    • 50W @  L: 1220mm @ 36 LEDs
    • 60W @  L: 1220mm @ 36 LEDs
    • 70W @  L: 1220mm @ 36 LEDs
    • 80W@  L: 1220mm @ 36 LEDs
    • 88W@  L: 1220mm @ 36 LEDs
  • Input Voltage / 輸入電壓

    Voltaje de entrada

    • AC100V - 240V 50/60Hz  (Integrated-type LED Driver / 內置LED驅動 /Controlador de LED de tipo integrado)
    • DC24V
  • Power Factor / 功率因數/Factor de potencia

    PF>0.90 @ AC100V - 240V 50/60Hz

  • Total Harmonic Distortion/總諧波失/Distorsión armónica total

    THD<20%  @ AC100V - 240V 50/60Hz

  • Control Protocol-控制協議

    Protocolo de Control

    • Integrated LED Driver for 1-10V      or        Dali
    • Integrated Decoder :  DMX512        or        RDM
  • Pixels & DMX Channels @ 1220mm

    像素和DMX 通道@ 1220mm

    Píxeles y canales DMX @ 1220mm

    • 1Pixel (1 DMX Channel @ Mono; 3 DMX Channel @ RGB;     4 DMX Channel @ RGBW;   2 DMX Channel @CTA )
    • 4Pixels(4 DMX Channel @ Mono; 12 DMX Channel @ RGB; 16 DMX Channel @ RGBW;  8 DMX Channel @CTA )

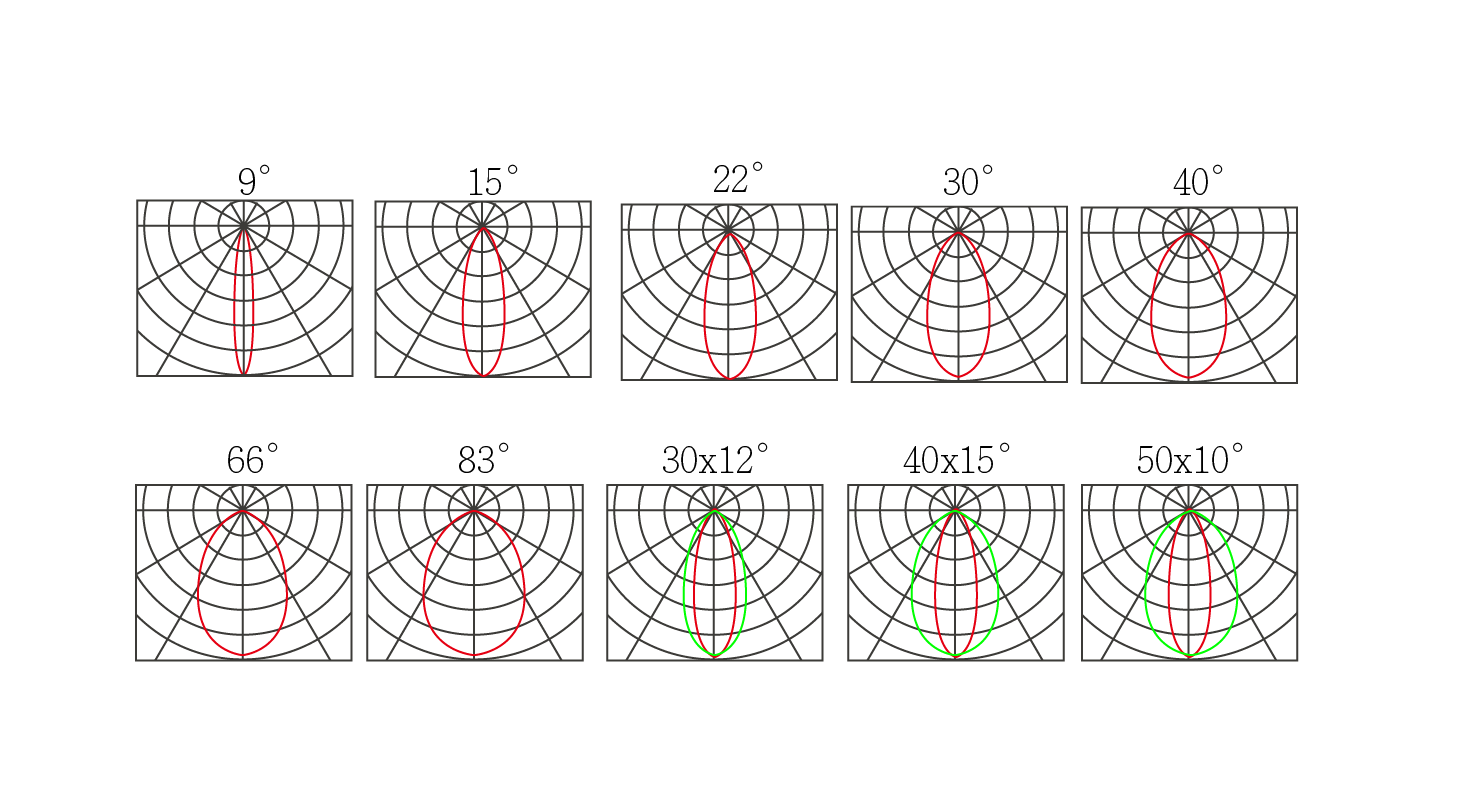

  • Beam Angle/光束角ángulo de haz

    9° / 15° / 22° / 30° / 40° / 66° / 83° / 30° x 12° / 40° x 15° / 50° x 10 °

  • Light Source Brand/光源品牌

    Fuente de luz de marca

    CREE - ( Photobiological safety-IEC 62471 ‘Risk Group 1’ (low risk) @ Mono Color LED )

  • Color Temperature -色溫

    Temperatura del color

    Color -顏色-Color

    • MONO:2700K / 3000K / 4000K / 5000K / 6500K
    • 4-in-1 RGBW (White:   O: 2700K        W: 3000K      N: 4000K       D:5000K       C: 6500K)
    • RGB (Single LED Chip 1R1G1B )
    • Color Temperature Adjustment CTA ( 2700K to 6500K)
  • Lumen Maintenance Reported by TM-21 @ Mono Color @25°C

    白光LED TM-21光衰壽命@25°C

    Mantenimiento del lumen informado por TM-21 @25°C

              L70 > 80,000 hrs

  • Color Rendering Index-顯色指數

    Índice de reproducción cromática

    • >80 @ White Color LED
    • >90 @ White Color LED
  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse

    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy-燈具效率

    La eficacia de la luminaria

    • 70 Lm/W @ RGBW                      60 Lm/w@ RGB                              100 Lm/w @ CTA
    • 90 Lm/w @ 2700K                        90 Lm/w @ 3000K                          110 Lm/w@4000K
    • 120 Lm/w@5000K                          120 Lm/w@5700K                        120 Lm/w@6500K
  • LED Source Luminous Efficacy-LED光源光效

    Fuente luminosa LED Eficacia

    • 100 Lm/W @ RGBW                      90 Lm/w@ RGB                            130 Lm/w @ CTA
    • 120 Lm/w @ 2700K                        120 Lm/w @ 3000K                      140 Lm/w@4000K
    • 150 Lm/w@5000K                          150 Lm/w@5700K                        150 Lm/w@6500K
  • Housing materials/外殼材料

    Materiales de la carcasa

    • Die-Casted Aluminium and Aluminium Alloy and 4mm Tempered Glass
    • 壓鑄鋁和鋁合金及4mm鋼化玻璃
    • Aluminio fundido a presión y aleación de aluminio y vidrio templado de 4 mm
  • Housing Color/ 邊框殼顏色

    Color de la carcasa



    • Powder Coated in Silver Grey- UV Resistant powder coating for Anti-corrosion Protection
    • 銀灰色粉末塗料 (抗紫外線和抗腐蝕)
    • Recubrimiento en polvo en gris plateado - Recubrimiento en polvo resistente a los rayos UV para protección anticorrosión
    • Tailor-made/客制生產-Hecho a medida
  • Ingress Protection/ 防護等級

    Protección de ingreso

    IP67

  • Mech impact protection 機械衝擊保護

    Protección contra impactos mecánicos

    IK08

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

    -30 °C / +50 °C / -22 °F / +122 °F

  • Operating Humidity -工作濕度
    Humedad de funcionamiento

    0~90%, non-condensing-不結霜
    sin condensación

  • Dimension/尺寸
    Dimensión

    • W: 52 x H: 88 x L: 305 mm @ Without Louver                    W: 52 x H: 88 x L: 610 mm @ Without Louver
    • W: 52 x H: 88 x L: 915 mm @ Without Louver                    W: 52 x H: 88 x L: 1220 mm @ Without Louver
  • Net Weight /淨重/Peso Neto

    • 1.92kg @ 305mm                3.25 kg @ 610mm             4.15kg @ 915mm                  4.9kg @ 1220mm
  • Comply Testing Standard

    符合測試標準

    Cumplir el estándar de prueba

    • LED Luminaries:  LVD: IEC 60598-1; IEC 60598-2-1;IEC62471;IEC 62031; IEC62471
    • LED Driver:           IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2;
    •                              IEC/EN 61000-3-3;IEC/EN61574;EN 55015 ; IEC /EN 62384
  • Certification-認證-Certificación

Specification Code

Example Product Code:
WAYAR-50W-DMX-30
WAYAR
-
Power Consumption
-
Built-In Control
-
Color Temperature

Power Consumption

  • 11W
    11W@305mm
  • 13W
    13W @305mm
  • 22W
    22W@610mm
  • 25W
    25W@610mm
  • 28W
    28W@915 or @ 1220mm
  • 33W
    33W @915 or @ 1220mm
  • 38W
    33W @915 or @ 1220mm
  • 44W
    44W @915 or @ 1220mm
  • 50W
    50W@1220mm
  • 60W
    60W@1220mm
  • 70W
    70W@1220mm
  • 80W
    80W@1220mm
  • 88W
    88W@1220mm

Built-In Control

  • SW
    ON/OFF Switch
  • AN
    Analog 1 -10V Dimming
  • DA
    DALI Dimming
  • DMX
    DMX Dimming integrated
  • RDM
    RDM Dimming integrated
  • DC
    DC24V

Color Temperature

  • 27
    2700K
  • 30
    3000K
  • 40
    4000K
  • 50
    5000K
  • 57
    5700K
  • 65
    6500K
  • RGB
    RGB (Single LED Chip 1R1G1B)
  • RGBW
    4-in-1 RGBW (White: O: 2700K W: 3000K N: 4000K D:5000K C: 6500K)
  • CTA
    Color Temperature Adjustment CTA ( 2700K to 6500K

Technical Drawing

Accessories

  • MANYA
  • SLADE
  • CORE-DMX SPLITER
