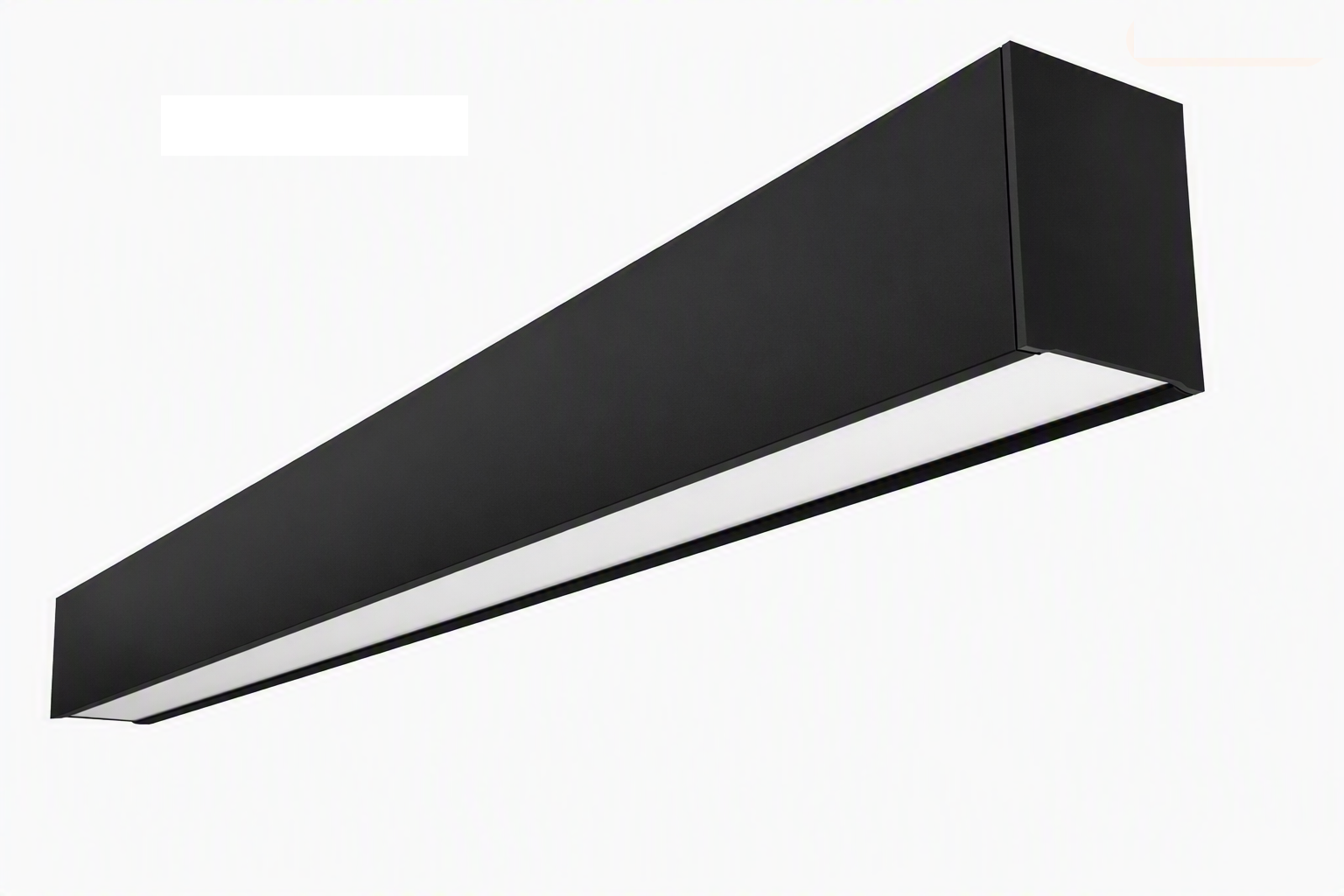

LAHAN PRO

W60xH83 IP54& IP67 6W-80W
Linear Type
  • Extruded Aluminium S6063 alloy body with low copper content
  • Resistant to corrosive environment. Coated with epoxy resin and UV stabilized polyester powder.
  • Protection: IP54 or  IP67 IK Rating: Protection against mechanical impact IK10
  • Impact resistant safety tempered glass cover and Micro-prismatic tempered glass diffuser for anti-glare
  • Color: Black RAL9005 / Graphite RAL 7024 / Dark Gray RAL 7021 /  Grey RAL 9006 / White RAL 9003
  • Materials is complied with Hot Wire Testing: 850°C

Technical Data

  • Luminaire Type-安裝方式 Tipo de luminaria

    Pendent mounted Type  / Surface mounted Type

    吊裝燈具\嵌入式燈具\吸頂式燈具

    Pendent  tipo  \ Surface mounted

  • Dimension-尺寸-Dimensión

    • Refer to Technical Drawing 請參閱技術圖紙Consulte el dibujo técnico
  • Power Consumption Max-燈具功率

    Consumo de energía Max

    • L: 514mm:     10W         13W        20W
    • L: 614mm:     15W         24W
    • L: 914mm:     18W         23W        36W
    • L: 1014mm:   25W         28W        33W       38W       40W
    • L: 1214 mm:  30W         35W        42W       45W       50W       60W
    • L : 1500mm : 35W         40W        45W       50W       60W
  • Input Voltage-輸入電壓-Voltaje de entrada

    AC220-240V 50/60HZ

  • LED Driver Type

    LED驅動款式

    Tipo de controlador LED

    Integrated-type LED Driver--Refer to LED driver specification 請參閱LED驅動器規格

    Consulte la especificación de controlador de LED

    1. ON/OFF Switch  AC100-240V 50/60HZ

    2.1 -10V Dimming Driver  AC100-240V 50/60HZ

    3. Dali Dimming Driver AC100-240V 50/60HZ or DC48V with Dali Dimming

    4. Remote Type Emergency Battery Kit with battery Back up 2 hours or 3hours

    5.Zigbee Mesh Network Control + Infrared Daylight Sensor

    6. Zigbee Mesh Network Control +Microwave motion sensor + Infrared Daylight Sensor

  • LED Driver Features驅動特性

    Funciones del controlador de LED

    POWER FACTOR : PF>0.90 @ Full Load

    TOTAL HARMONIC DISTORTION: THD< 20%

  • Control Protocol-控制協議

    Protocolo de Control

    0-10V / Dali / DMX 512 / RDM / ZIGBEE Wireless Control

  • Beam Angle/光束角/ángulo de haz

    • 75°          120°
  • Light Source Brand-光源品牌-Fuente de luz de marca

    OSRAM LED

  • "Lumen Maintenance LM-80 Reported by TM-21"

    L70(10k) > 63,500 hrs

  • LED Life-LED壽命-La vida del LED

    >60,000 hours

  • Color Temperature -色溫Temperatura del color

    2700K / 3000K / 4000K / 5000K / 6500K

  • Color Rendering Index-顯色指數

    Índice de reproducción cromática

    > 80

    > 90

  • MacAdam Ellipses Binning  麥克亞當橢圓分級

    Mac Adam binning elipse

    Standard Deviation Colour Matching < 3 SDCM 標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy 燈具效率

    La eficacia de la luminaria

    • Opal Polycarbonate Diffuser

    100 lm/w(2700K),      100lm/w(3000K),   120 lm/w(4000K),

    120 lm/w(5000K),   120 lm/w(6500K)

    • Frosted Tempered Glass or Micro-prismatic tempered glass diffuser,

    90 lm/w(2700K),      90lm/w(3000K),   100 lm/w(4000K),

    110 lm/w(5000K),   110 lm/w(6500K)

  • LED Source Luminous Efficacy LED光源光效

    Fuente luminosa LED Eficacia

    130 lm/w(2700K),      130lm/w(3000K),   150 lm/w(4000K),

    150 lm/w(5000K),      150 lm/w(6500K)

  • Housing materials-外殼材料

    Materiales de la carcasa

    Extruded Aluminium Alloy body and Frosted Tempered Glass or Micro-prismatic tempered glass diffuser or Opal polycarbonate Diffuser

    壓鋁S6063合金和磨砂鋼化玻璃  或  微棱鏡鋼化玻璃擴散器 或乳白PC擴散罩

    Cuerpo de aleación de aluminio extruido y difusor de vidrio templado esmerilado o vidrio templado microprismático o difusor de policarbonato opalino

  • Housing Color外殼顏色 color de la carcasa

    Coated with epoxy resin and top coated with UV stabilized polyester powder

    Color: Black RAL9005 / Graphite RAL 7024 / Dark Gray RAL 7021 / Grey RAL 9006 / White RAL9003

    顏色:黑色RAL9005 /石墨黑RAL 7024 /深灰色RAL 7021 /鋁銀色RAL 9006 /白色RAL9003

    Color: Negro RAL9005 / Grafito RAL 7024 / Gris oscuro RAL 7021 / Grey 9006 / Blanco RAL9003

  • Ingress Protection-防護等級 Protección de ingreso

    IP54             or        IP67

  • Mech impact protection 機械衝擊保護

    Protección contra impactos mecánicos

    IK08

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

    -20 °C / +50 °C

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Comply Testing Standard 符合測試標準

    Cumplir el estándar de prueba

    LED Luminaries:  LVD: IEC/EN 60598-1;EN / IEC/EN 60598-2-1;IEC62471;IEC/EN 62031; IEC/EN 62493 ; IEC/EN 62471(Risk Group 1)EN60598-2-22 Hot Wire Testing: 850°C

     LED Driver:           IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2;

                                 IEC/EN 61000-3-3;IEC/EN61574;EN 55015 ; IEC /EN 62384

  • Certification-認證-Certificación

Specification Code

Example Product Code:
LAHAN-30W
LAHAN-PRO
-
Power Consumption

Power Consumption

  • 10W
    10W@ L: 514mm
  • 13W
    13W@ L: 514mm
  • 20W
    20W@ L: 514mm
  • 15W
    15W@L: 614mm
  • 24W
    24W@L: 614mm
  • 18W
    18W@L: 914mm
  • 23W
    23W@L: 914mm
  • 36W
    36W@L: 914mm
  • 25W
    25W@ L: 1014mm
  • 28W
    28W@ L: 1014mm
  • 33W
    33W@ L: 1014mm
  • 38W
    38W@ L: 1014mm
  • 40W
    40W@ L: 1014mm
  • 30W
    30W @ L: 1214 mm
  • 35W
    35W @ L: 1214 mm
  • 42W
    42W @ L: 1214 mm
  • 45W
    45W @ L: 1214 mm
  • 50W
    50W @ L: 1214 mm
  • 60W
    60W@L: 1214 mm
  • 35W
    35W@L: 1500 mm
  • 40W
    40W@L: 1500 mm
  • 45W
    45W@L: 1500 mm
  • 50W
    50W@L: 1500 mm
  • 60W
    60W@L: 1500 mm

Beam Angle

Technical Drawing
