PICNI

RGB D22mm 0.72W Max IP68

LED PIXEL LIGHT

LED PIXEL LIGHT is a indoor and outdoor fixture with RGB color for media façade application. It is able to be controlled by DMX and RDM. Built-in 16-bit PWM embedded LED IC, featuring 16-bit gray scale control, supports up to 65,536 gray scales for color depths. The high visual refresh rate can facilitate CCD cameras and video cameras to capture the full video images in real time without flickers.Ingress Protection: IP68.

Technical Data

Luminaire Type/ 安裝方式

Tipo de luminaria

Surface Mounted Type

明裝式燈具

Superficie Tipo Montado
QTY of LEDs-燈珠數量-CANT de LEDs

1pcs 5050 RGB(3 in 1) SMD LEDs
Power Consumption Max

燈具最大功率

Consumo de energía Max
- 0.24W
- 0.3W
- 0.6W
- 0.72W
Color -顏色-Color

RGB
Pixels & DMX Channels

像素和DMX 通道

Píxeles y canales DMX

1 PXL = 3 DMX Channels
Control Protocol-控制協議

Protocolo de Control

DMX 512A / RDM
Input Voltage / 輸入電壓

Voltaje de entrada
- DC5V
- DC12V
Color Range

顏色範圍

Gama de colores

16.7 Million additive RGB colors

1670萬RGB顏色

16,7 millones de colores RGB aditivos
RGB Color Resolution with Gamma correction

RGB顏色經過伽馬校正的分辨率

Resolución de color RGB con la corrección de gamma

4 x 16-bit gray scale control and Gamma correction, supports up to 65,536 gray scales for color depths

4 x 16位灰度控制，支持高達65,536個灰度級的顏色深度

4 x control de escala de grises de 16 bits, soporta hasta 65.536 escalas de gris para profundidades de color

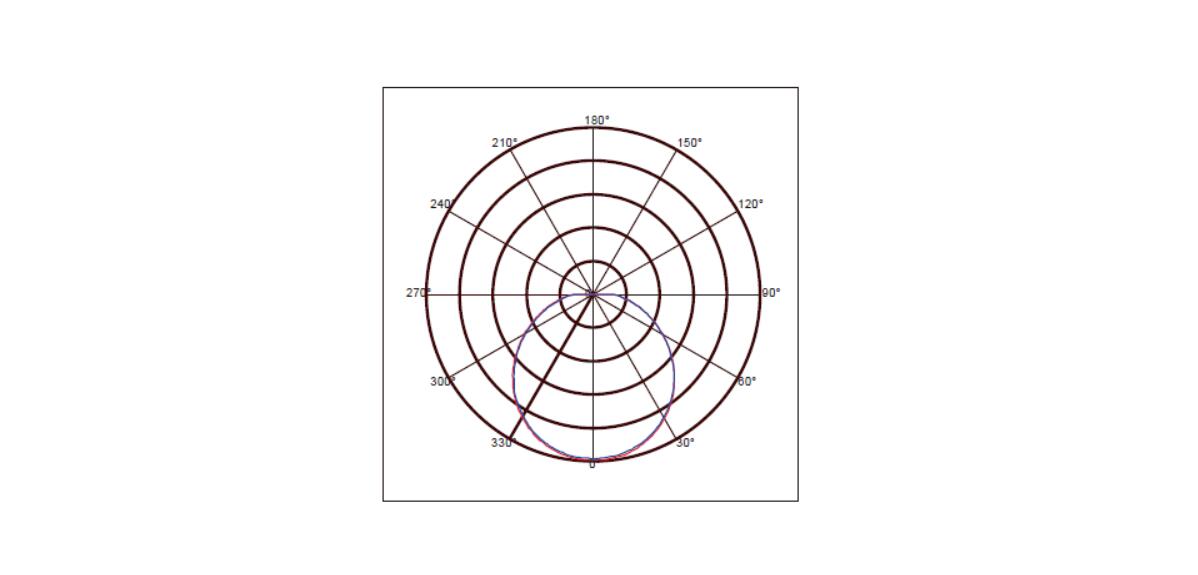

Beam Angle/光束角

ángulo de haz

120°
Light Source Brand/光源品牌

Fuente de luz de marca

EPISTAR - ( Photobiological safety-IEC 62471 ‘Risk Group 1’ (low risk) )
LED Life/LED壽命

La vida del LED

>50,000 hours
MacAdam Ellipses Binning

麥克亞當橢圓分級

Mac Adam binning elipse

Standard Deviation Colour Matching < 2 SDCM

標準偏差配色< 2 SDCM

Coincidencia de color estándar Desviación < 2 SDCM
LED Pitch

LED像素間距

LED Pitch

160 mm min（can be customized）
Pixel Connection Max

一串最大像素點

Pixel Connection Max

Max 60pcs / string

60pcs 一串最大

Max 60 unids / cadena
Luminaire Efficacy-燈具效率

La eficacia de la luminaria

20 Lm/w
LED Source Luminous Efficacy-LED光源光效

Fuente luminosa LED Eficacia

40 Lm/w
Housing materials/外殼材料

Materiales de la carcasa

Modified PVC

PVC

Modificado PVC
Housing Color

外殼顏色

color de la carcasa

White with light gray wire / Black with black wire

白色燈板及淺灰色線 / 黑色燈板及黑色線

Blanco con cable gris claro / Negro con cable negro
Dimension/尺寸

Dimensión

Dia: 22 x H:14.5 mm (L28mm)
Weight

8.8 g / pixel
Operating Temperature Range / 工作溫度範圍

Rango de temperatura de funcion amiento

-20 °C / +55 °C
Operating Humidity -工作濕度

Humedad de funcionamiento

0~90%, non-condensing-不結霜

sin condensación
Ingress Protection/ 防護等級

Protección de ingreso

IP68 - (IEC 60529)
Environment/ 使用環境

Medio ambiente

Outdoor /戶外/al aire libre
Comply Testing Standard

符合測試標準

Cumplir el estándar de prueba

LED Luminaires: IEC 60598-1 / IEC 60598-2-3 / Photometric data-IES format

LED Driver: EN 55015 / IEC 61000-3-2 / IEC 61347-1 / IEC 61347-2-13 6 / IEC 61547
