MINI SMD3014 LED Injection module is able to be controlled by 0-10V and DALI dimming. It can be applied in backlight or edge light of giant signage(e.g. advertisement light sign, advertisement light box and billboard)
Luminaire Type-
安裝方式
Tipo de luminaria
Surface Mounted Type
明裝式燈具
Superficie Tipo Montado

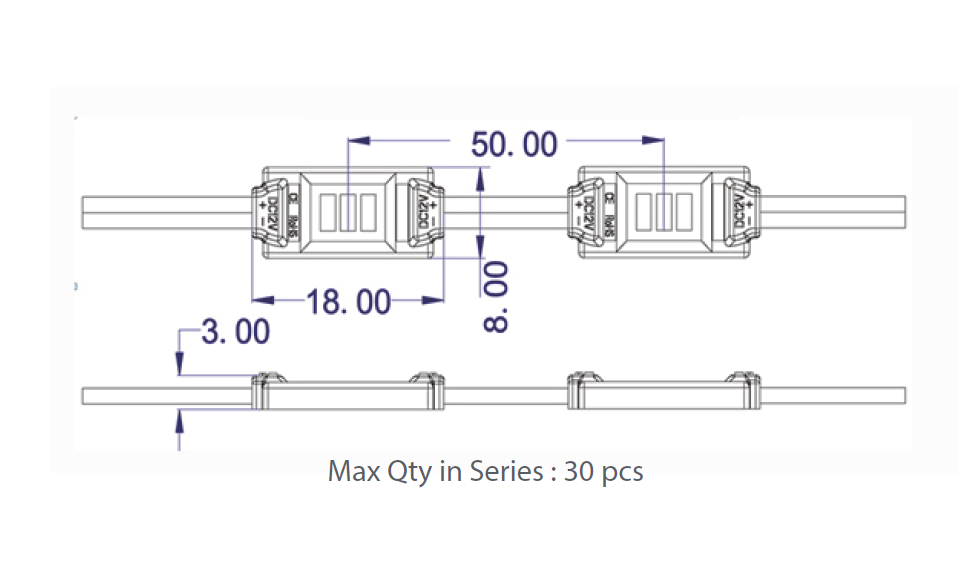

Dimension-尺寸-Dimensión
Pitch -間距-Tono
QTY of LEDs-燈珠數量-CANT de LEDs
3 pcs LED SMD 3014
Input Voltage-輸入電壓-Voltaje de entrada
DC12V
Power Consumption Max-燈具功率
Consumo de energía Max
0.3W
LED Driver Type
LED驅動款式
Tipo de controlador LED
Remote-type LED Driver--Refer to LED driver specification 請參閱LED驅動器規格
Consulte la especificación de controlador de LED
1. ON/OFF Switch AC220-240V 50/60Hz
2. ELV Dimming Driver (5-100%) AC 100-120V 50/60Hz or AC 200-240V 50/60Hz
3. 0 -10V Dimming Driver AC100-240V 50/60Hz
4. Dali Dimming Driver AC100-240V 50/60Hz
5. DMX Driver AC100-240V 50/60Hz
6. RDM Driver AC100-240V 50/60Hz
Control Protocol-控制協議
Protocolo de Control
0-10V / Dali / DMX 512 / RDM / ZIGBEE Wireless Control
Beam Angle
光束角
ángulo de haz
120°
Light Source Brand-光源品牌-Fuente de luz de marca
Epistar SMD 3014
LED Life-LED壽命-La vida del LED
>60,000 hours
Color Temperature -色溫
Temperatura del color
2700K / 3000K / 4000K / 5000K / 6500K
Color Rendering Index-顯色指數
Índice de reproducción cromática
> 80
MacAdam Ellipses Binning
麥克亞當橢圓分級
Mac Adam binning elipse
Standard Deviation Colour Matching < 3 SDCM
標準偏差配色< 3 SDCM
Coincidencia de color estándar Desviación < 3 SDCM
Luminaire Flux
光通量
Flujo de luminarias
Max. qty in series (
最高串聯數量
Max. cantidad en serie
30 PCS
Housing materials-外殼材料
Materiales de la carcasa
ABS-Acrylonitrile butadiene styrene
丙烯腈丁二烯苯乙烯
Acrilonitrilo butadieno estireno
Housing Color
外殼顏色
color de la carcasa
Milky
乳白色
Milky
Ingress Protection-防護等級
Protección de ingreso
IP65
Comply Testing Standard
符合測試標準
Cumplir el estándar de prueba
LED Luminaires: IEC 60598-1 / IEC 60598-2-2 / Photometric data-IES format
LED Driver: EN 55015 / IEC 61000-3-2 / IEC 61347-1 / IEC 61347-2-13 / IEC 61547W
