DEGSO-G2

9W~48W IP54

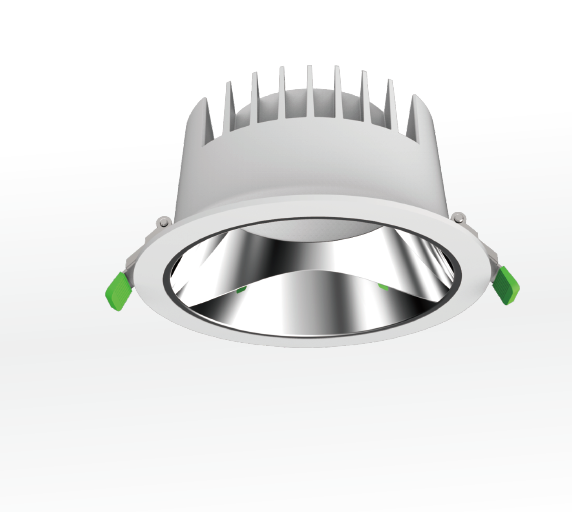

RECESSED SPOTLIGHTS & FLOOD LIGHT

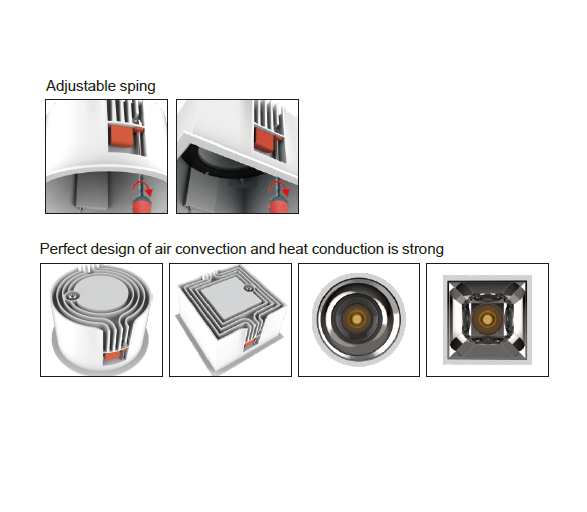

  • Housing: die-cast aluminium, powder-coated,

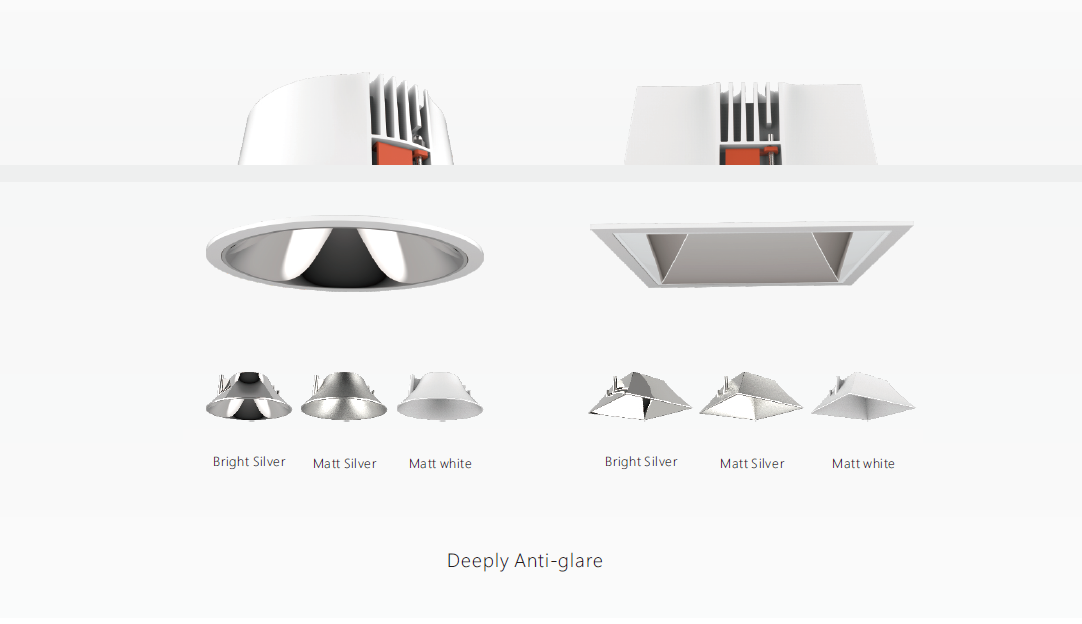

  • Polycarnoate Deeply Anti-glare reflector  to provide Eye-comfort light distritbution
  • Opitional  reflector for Aesthetic design for architectural request.
  • Wide Flood Version UGR 19

Technical Data

  • Luminaire Type-安裝方式Tipo de luminaria

    Recessed Mount Fixed Type  嵌入式筒燈 Tipo de montaje empotrado

    Surface Mounted Type-明裝式燈具-Superficie Tipo Montado

  • Dimension-尺寸-Dimensión

    • Round Type -Spot Light

    DIA 85 x H: 45 mm      DIA 110 x H:62 mm      DIA 165 x H:90 mm      DIA 180 x H:100 mm      DIA 218 x H:113 mm

    • Square Type -Spot Light

    85 x 85 x 45 mm      110 x 110 x 62 mm

    • Surface Mounted Type

    Dia 120 x H:131 mm      Dia 175 x H: 186 mm      Dia 190 x H: 186 mm      Dia 228 x H: 221 mm

  • Cut off Dimension-開孔尺寸-Cortar Dimensión

    Refer Technical Drawing   請參閱技術圖紙   Consulte el dibujo técnico

  • Input Voltage-輸入電壓-Voltaje de entrada

    AC220-240V 50/60HZ or Refer to LED Driver data sheet

  • Power Consumption Max-燈具功率

    Consumo de energía Max

    • Round Type -Spot Light
    1. 9W & 12W @DIA 85 x H: 45 mm
    2. 12W & 15W & 20W @DIA 110 x H:62 mm
    3. 15W & 20W & 28W @DIA 165 x H:90 mm
    4. 20W & 32W & 41W @DIA 180 x H:100 mm
    5. 32W & 41W & 48W @DIA 218 x H:113 mm
    • Square Type -Spot Light
    1. 9W & 12W @85 x 85 x 45 mm
    2. 12W & 15W & 20W @110 x 110 x 62 mm
    • Surface Mounted Type
    1. 12W & 15W @Dia 120 x H:131 mm
    2. 15W & 20W @Dia 175 x H: 186 mm
    3. 20W & 32W @Dia 190 x H: 186 mm
    4. 32W & 41W @Dia 228 x H: 221 mm

  • LED Driver Type

    LED驅動款式

    Tipo de controlador LED



    Remote-type LED Driver--Refer to LED driver specification 請參閱LED驅動器規格

    Consulte la especificación de controlador de LED

    1. ON/OFF Switch  AC220-240V 50/60HZ

    2. 1-10V Dimming Driver  AC100-240V 50/60HZ

    3. Dali Dimming Driver AC220-240V 50/60HZ (0-100% Dimming)

    4. DMX Dimming Driver AC220-240V 50/60HZ (0-100% Dimming)

    5. Emergency Backup >2 hours or >3 hours @ < 12 charger hours應急電池/Copia de seguridad de emergencia

  • LED Driver Features

    驅動特性 Funciones del controlador de LED

    POWER FACTOR : PF>0.90 or PF: >0.95  TOTAL HARMONIC DISTORTION: THD< 20%

    Refer to LED driver specification 請參閱LED驅動器規格Consulte la especificación de controlador de LED

  • Control Protocol-控制協議Protocolo de Control

    1-10V / Dali / Dali 2 / DMX512A

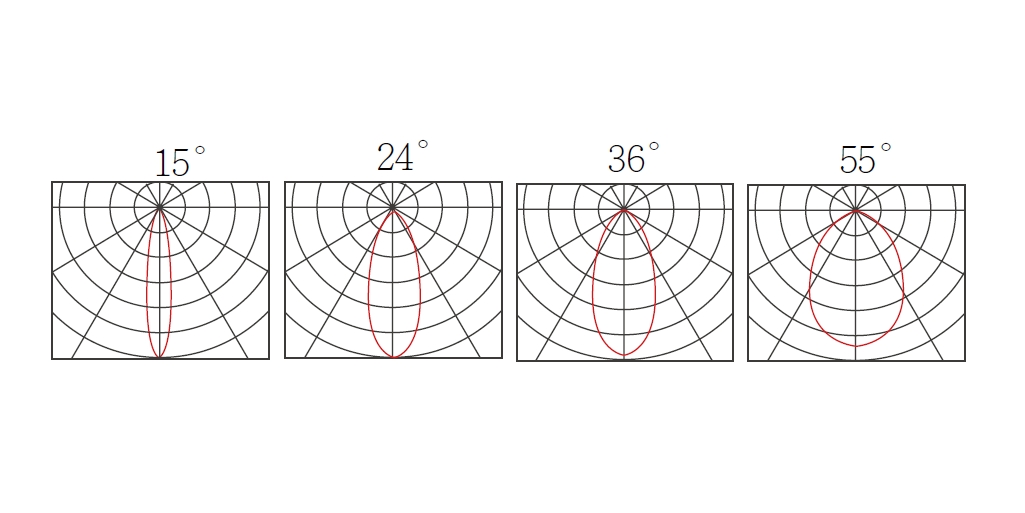

  • Beam Angle 光束角 ángulo de haz

    • 15°
    • 24°
    • 36°
    • 55°

  • Light Source Brand-光源品牌-Fuente de luz de marca

    1 pcs CITIZEN LED  COB Array  - ( Photobiological safety-IEC 62471 ‘Risk Group 1’ (low risk) )

  • "Lumen Maintenance LM-80 Reported by TM-21"

      L70)> 60000 hrs

  • LED Life-LED壽命-La vida del LED

    >60,000 hours

  • Color Temperature -色溫-Temperatura del color

    2700K / 3000K / 4000K / 5000K

  • Color Rendering Index-顯色指數

    Índice de reproducción cromática

    • > 80
    • > 90

  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse

    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy 燈具效率

    La eficacia de la luminaria

    125 Lm/w(2700K), 125 Lm/w(3000K),

    130 Lm/w(4000K), 130Lm/w(5000K),

  • LED Source Luminous Efficacy LED光源光效

    Fuente luminosa LED Eficacia

    155 Lm/w(2700K), 155 Lm/w(3000K),

    160 Lm/w(4000K), 160Lm/w(5000K),

  • Housing materials-外殼材料

    Materiales de la carcasa

    Die-cast aluminum and Polycarbonate Reflector with PMMA Optical Lens

    壓鑄鋁和PC反射器& PMMA 光學透鏡

    Reflector de aluminio fundido a presión y policarbonato con lente óptica de PMMA

  • Trim Color-框邊顏色-Estilo Color

    Powder Coating :Matte white / Matte black

    粉末塗料：啞光白/啞光黑

    Recubrimiento en polvo: blanco mate/negro mate

  • Reflector Color-反光杯顏色-Reflector  color

    Bright Silver (Specular)  亮銀   De espejo  /   Matt White 白色 Blanco  / Matt Sliver 啞銀 Plata mate

  • Ingress Protection-防護等級

    Protección de ingreso

    IP54

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

     -30 °C / +50 °C

  • Comply Testing Standard符合測試標準

    Cumplir el estándar de prueba

    LED Luminaires: IEC/EN 60598-1 ; IEC/EN 60598-2-2 ;  IEC/ EN62493 ; IEC/EN 62301 ; IEC TR 62778 & IEC 62471 ;ROHS

    LED Driver: EN 55015 / IEC 61000-3-2 / IEC 61347-1 / IEC 61347-2-13 / IEC 61547

  • Certification-認證-Certificación

Specification Code

Example Product Code:
DEGSO-48W
DEGSO-G2
-
Power Consumption

Power Consumption

  • 9W
    9W@ Round Type DIA 85 x H: 45 mm @Square Type 85 x 85 x H: 45mm
  • 12W
    12W@ Round Type DIA 85 x H: 45 mm @ Dia 110 x H: 62 mm@Square Type 85 x 85 x H: 45mm @ 110 x 110 x 62 mm @Surface Mounted Type Dia 120 x 131 mm
  • 15W
    15W@ Round Type @ Dia 110 x H: 62 mm @ Dia 165 x H: 90 mm @Square Type @ 110 x 110 x 62 mm @Surface Mounted Type Dia 120 x 131 mm @ Dia 175 x H 186 mm
  • 20W
    20W@ Round Type @ Dia 110 x H: 62 mm @ Dia 165 x H: 90 mm @ Dia 180 x H 100 mm @Square Type @ 110 x 110 x 62 mm @Surface Mounted Type Dia 175 x 186 mm @ Dia 190 x H 200 mm
  • 28W
    28W@ Round Type @ Dia 165 x H: 90 mm
  • 32W
    32W@ Round Type @ Dia 180 x H: 100 mm @ Dia 218 x H: 113 mm @Surface Mounted Type Dia 190 x 200 mm @ Dia 228 x H 221 mm
  • 41W
    41W@ Round Type @ Dia 180 x H: 100 mm @ Dia 218 x H: 113 mm @Surface Mounted Type Dia @ Dia 228 x H 221 mm
  • 48W
    48W@ Round Type @ Dia 218 x H: 113 mm

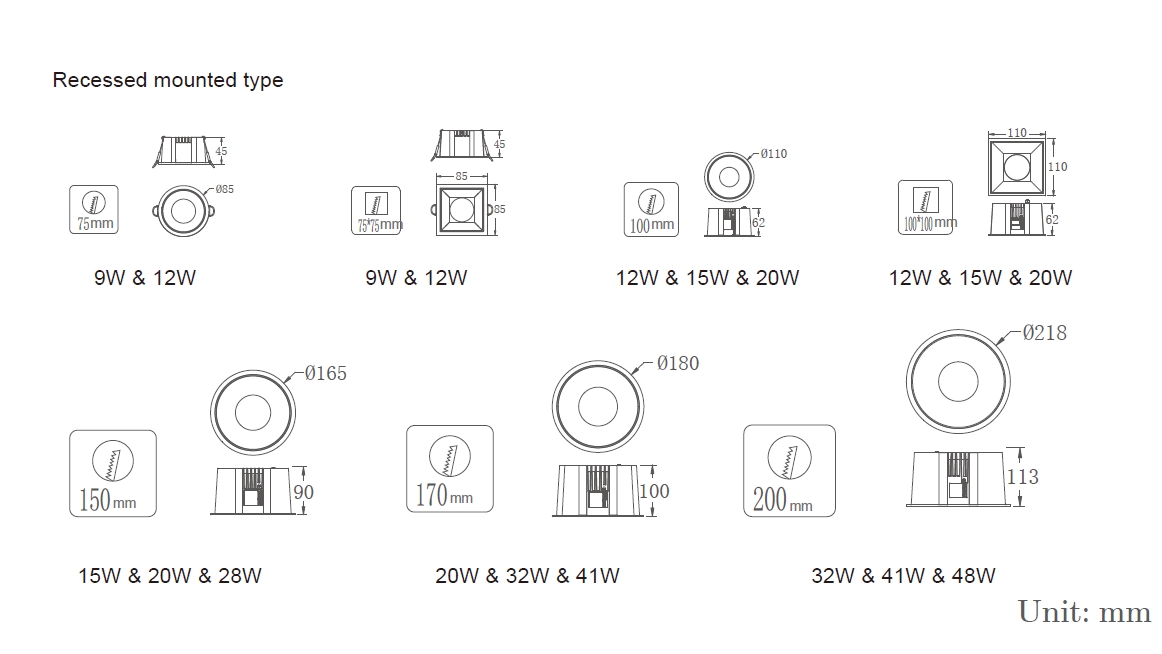

Technical Drawing
