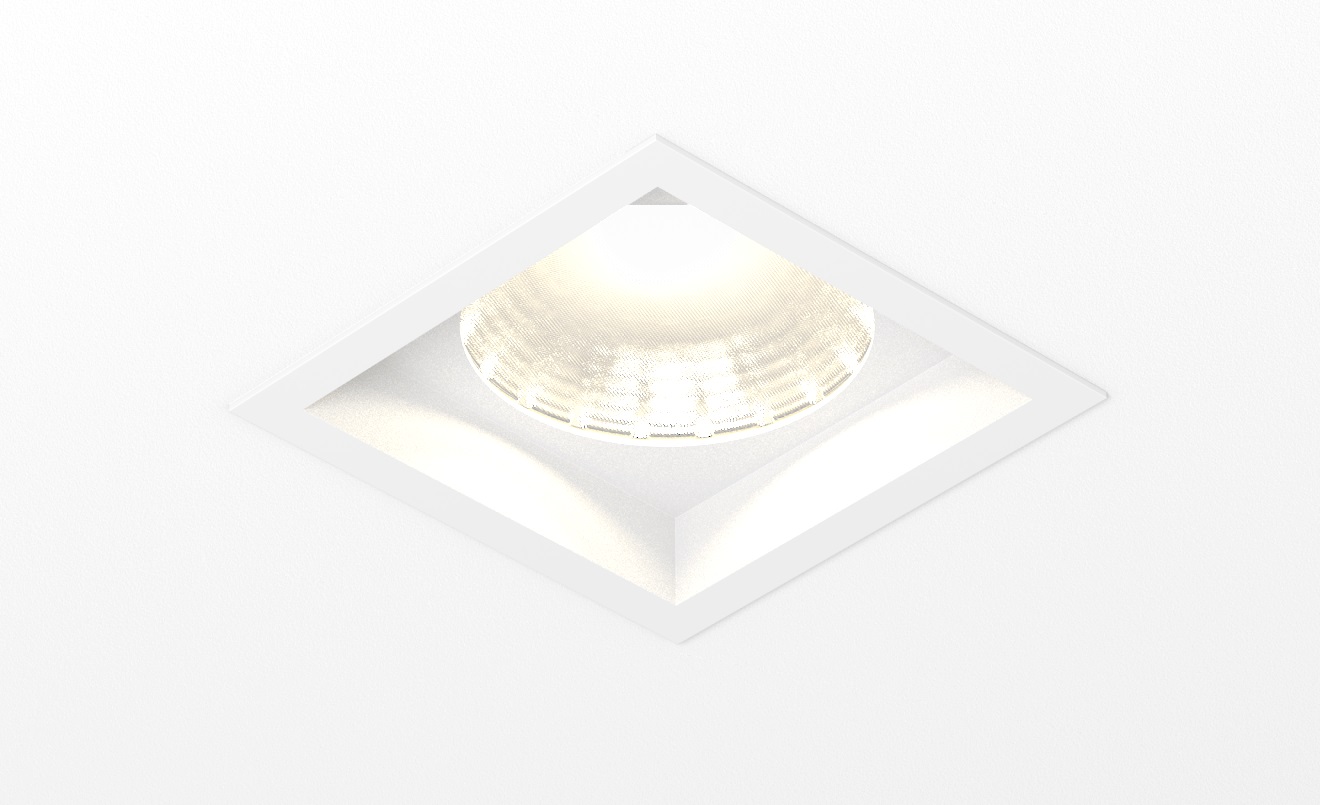

DRAYAR-Square

9W - 26W IP65

LED RECESSED DOWN LIGHT

Die-cast aluminium
UV resistant and corrosion -resistance powder coating
Anti-glare and high purity anodized reflector
Ingress Protection: IP65 and IK08

Technical Data

Luminaire Type-安裝方式 Tipo de luminaria

Recessed Mount Type : 嵌入式筒燈Tipo de montaje empotrado
Dimension-尺寸-Dimensión / mm

Cut off Dimension-開孔尺寸-Cortar Dimensión / mm

150x150xH: 102mm

Cut off: 128x128mm
Input Voltage-輸入電壓-Voltaje de entrada

AC220-240V 50/60Hz
Power Consumption Max-燈具功率

Consumo de energía Max

9W 12W 15W 17W 20W 22W 24W 26W
LED Driver Type

LED驅動款式

Tipo de controlador LED

Remote-type LED Driver--Constant Current LED Driver: Refer to LED driver specification 請參閱LED驅動器規格

Consulte la especificación de controlador de LED

1. ON/OFF Switch AC 220-240V 50/60HZ

2. 1-10V Dimming Driver (1%-100%) AC220-240V 50/60HZ

3. Dali Dimming Driver(1%-100%) AC220-240V 50/60HZ

4. Emergency Backup >2 hours or >3 hours @ < 24 charger hours應急電池/Copia de seguridad de emergencia
LED Driver Features Constant Current LED Driver:

驅動特性-恆流LED驅動器

Funciones del controlador de LED

POWER FACTOR : PF>0.9 or PF >0.95 TOTAL HARMONIC DISTORTION: THD< 20%

Refer to LED Driver data sheet
Control Protocol-控制協議Protocolo de Control

1-10V / Dali / ZIGBEE Wireless Control

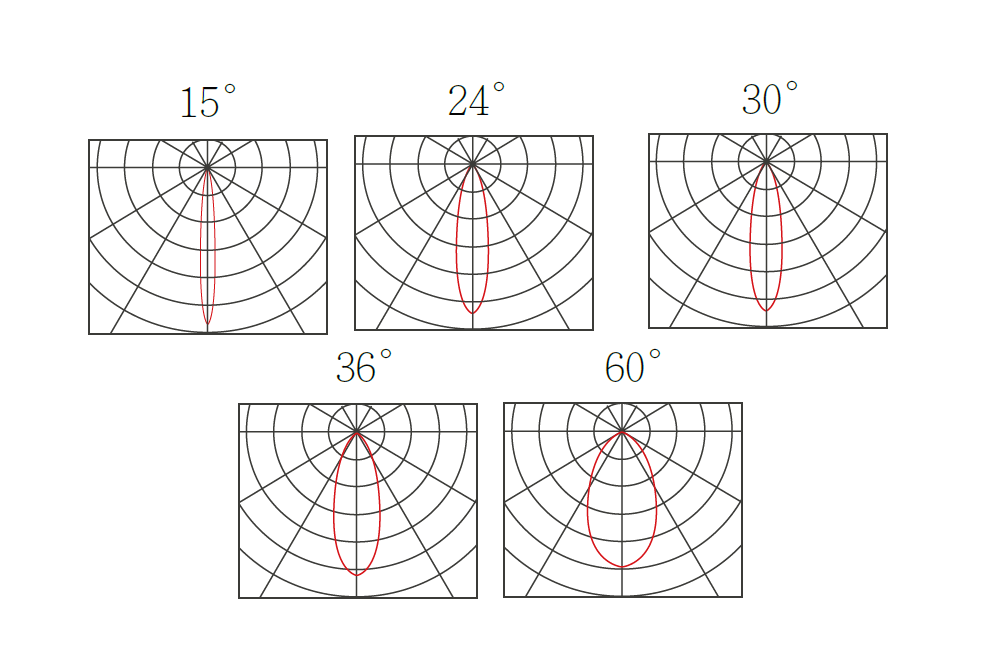

Beam Angle 光束角 /ángulo de haz

15° 24° 30° 36° 60°
Light Source Brand-光源品牌-Fuente de luz de marca

CREE COB
"Lumen Maintenance LM-80 Reported by TM-21"@ 25°C

L70(10k) > 60,000 hrs
LED Life-LED壽命-La vida del LED

>60,000 hours
Color Temperature -色溫

Temperatura del color

2700K / 3000K / 4000K / 5000K / 6500K
Color Rendering Index-顯色指數

Índice de reproducción cromática

> 80

> 90
Chromaticity Tolerance (initial Macadam)色度容差（初始Macadam）

Tolerancia de cromaticidad (Macadam inicial)

Standard Deviation Colour Matching < 3 SDCM標準偏差配色< 3 SDCM

Coincidencia de color estándar Desviación < 3 SDCM
Luminaire Efficacy燈具效率

La eficacia de la luminaria

Clear Tempered glass :100Lm/w(2700K &3000K), 125 Lm/w(4000K), 130 Lm/w(5000K & 6500K)

Spread Tempered Glass :80Lm/w(2700K &3000K), 100 Lm/w(4000K), 105 Lm/w(5000K & 6500K)
LED Source Luminous Efficacy LED光源光效

Fuente luminosa LED Eficacia

130Lm/w(2700K &3000K), 155 Lm/w(4000K), 160 Lm/w(5000K & 6500K)
Housing materials-外殼材料

Materiales de la carcasa

Die-cast aluminium and Clear Tempered glass or Spread Tempered Glass

壓鑄鋁和鋼化玻璃或擴散鋼化玻璃

Aluminio fundido a presión y vidrio templado transparente o vidrio templado con lente abierta
Reflector反光杯Reflector

Bright silver 亮銀Plata brillante
Trim Color-框邊顏色-Estilo Color

Matte white RAL9003 / Matte black RAL9005 / Matte Grey RAL9006

磨砂白RAL 9003 /磨砂黑RAL 9005 /磨砂灰RAL 9006

Blanco mate RAL 9003 / Negro mate RAL 9005 / Gris mate RAL 9006
Ingress Protection-防護等級

Protección de ingreso

IP65
Mech impact protection機械衝擊保護

Protección contra impactos mecánicos

IK08
Operating Temperature Range / 工作溫度範圍

Rango de temperatura de funcion amiento

-30 °C To +50 °C
Operating Humidity -工作濕度

Humedad de funcionamiento

0~90%, non-condensing-不結霜

sin condensación
Comply Testing Standard 符合測試標準

Cumplir el estándar de prueba

LED Luminaires: IEC/EN60598-1 ; EN60598-2-1 ;IEC/EN 62031 ;IEC/EN 62493;IEC TR62778 ; IEC62471; RoHS

LED Driver: EN 55015 / EN 61000-3-2 / EN 61347-1 / EN 61347-2-13 / EN 61547 / EN 62384
