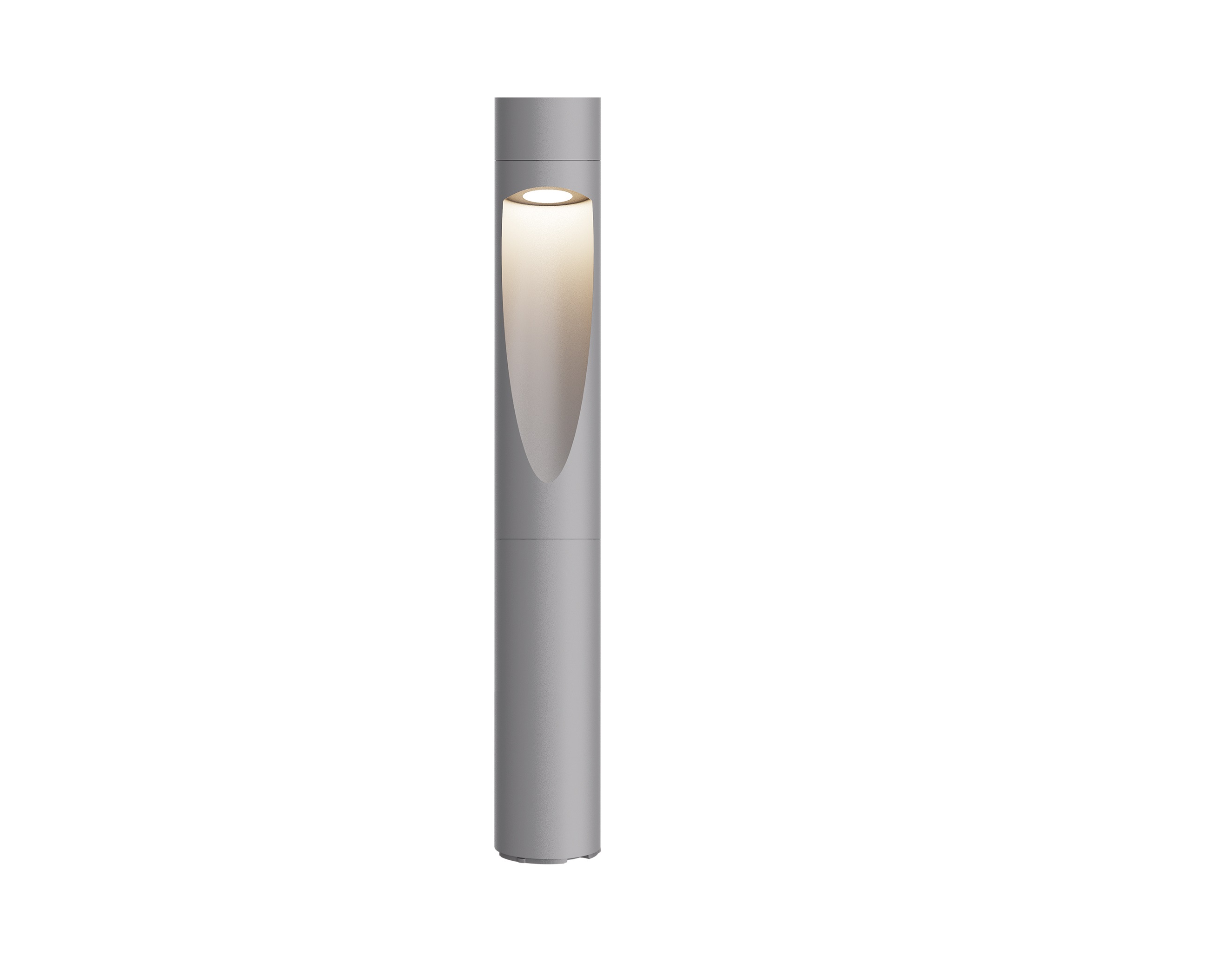

Luminaire Type-安裝方式 Tipo de luminaria
Mounting kit with anchor bolts or Expansion screw 帶地腳螺栓的安裝套件 或膨脹螺絲
Kit de montaje con pernos de anclaje
Dimension-尺寸-Dimensión
Luminaire Net Weight 燈具淨重 Peso neto de la luminaria
Dia 118×800m / Dia 118×1100mm
14.8kg / 17.8kg
Power Consumption Max-燈具功率
Consumo de energía Max
8W 10W 12W 15W 20W
Input Voltage-輸入電壓-Voltaje de entrada
AC 220-240V 50/60Hz
LED Driver Type
LED驅動款式
Tipo de controlador LED
Integrated-type LED Driver--Refer to LED driver specification 請參閱LED驅動器規格
Consulte la especificación de controlador de LED
1. ON/OFF Switch AC220-240V 50/60HZ
2. 1 -10V Dimming Driver AC220-240V 50/60HZ
3. Dali Dimming Driver AC2200-240V 50/60HZ
LED Driver Features驅動特性
Funciones del controlador de LED
POWER FACTOR : PF≧0.9 @ Full Load
TOTAL HARMONIC DISTORTION: THD< 10%
Control Protocol-控制協議
Protocolo de Control
1-10V / Dali
Beam Angle光束角ángulo de haz
Asymmetric Angle 不對稱角度 Ángulo asimétrico:
Light Source Brand-光源品牌-Fuente de luz de marca
OSRAM
"Lumen Maintenance LM-80 Reported by TM-21"
L70 > 55,000 hrs
LED Life-LED壽命-La vida del LED
>60,000 hours
Color Temperature -色溫
Temperatura del color
2700K / 3000K / 4000K / 5000K / 6500K
Color Rendering Index-顯色指數
Índice de reproducción cromática
>80
MacAdam Ellipses Binning
麥克亞當橢圓分級
Mac Adam binning elipse
Standard Deviation Colour Matching < 3 SDCM
標準偏差配色< 3 SDCM
Coincidencia de color estándar Desviación < 3 SDCM
Luminaire Efficacy燈具效率La eficacia de la luminaria
70Lm/w(2700K), 70 Lm/w(3000K), 75 Lm/w(4000K), 80 Lm/w(5000K), 80 Lm/w(6500K),
LED Source Luminous Efficacy LED光源光效
Fuente luminosa LED Eficacia
130Lm/w(2700K), 130 Lm/w(3000K), 140Lm/w(4000K),
150 Lm/w(5000K), 150 Lm/w(6500K),
Housing materials-外殼材料
Materiales de la carcasa
Aluminum die casting cover, extruded aluminum body & temperated galss
壓鑄鋁蓋、擠壓鋁機身和強化玻璃
Cubierta de fundición a presión de aluminio, cuerpo de aluminio extruido y vidrio templado.
Housing Color 外殼顏色
color de la carcasa
Polyester powder Coating--Sand Black RAL 9005 / Sand Grey RAL9006/ Dark Grey RAL7043
聚酯粉末塗料--砂黑RAL 9005 / 砂灰RAL 9006 / 深灰RAL 7043
Revestimiento en polvo de poliéster: negro arena RAL 9005/gris arena RAL 9006/gris oscuro RAL 7043
Ingress Protection-防護等級
Protección de ingreso
IP66
Mech impact protection
機械衝擊保護
Protección contra impactos mecánicos
IK10
Operating Temperature Range / 工作溫度範圍
Rango de temperatura de funcion amiento
-20 °C / +50 °C
Operating Humidity -工作濕度
Humedad de funcionamiento
0~100%, non-condensing-不結霜
sin condensación
Comply Testing Standard
符合測試標準
Cumplir el estándar de prueba
LED Luminaries: IEC / EN 60598-1;IEC/EN 60598-2-1; IEC TR62778 IEC62471 (RG1); IEC 62031;EN62493 RoHS
LED Driver: IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2;
IEC/EN 61000-3-3;IEC/EN61574;EN 55015
